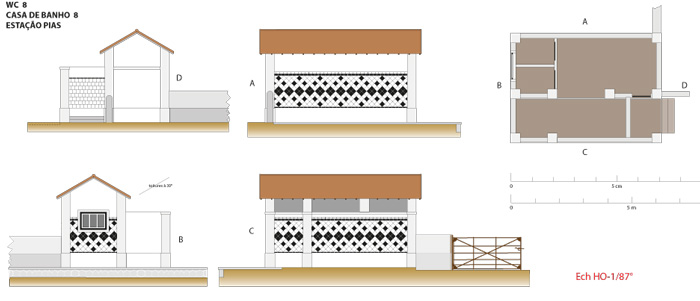

• WC / Casa de banho (8)
• Maison / Casa (3)
• Maison du four / Casa do forno (9)

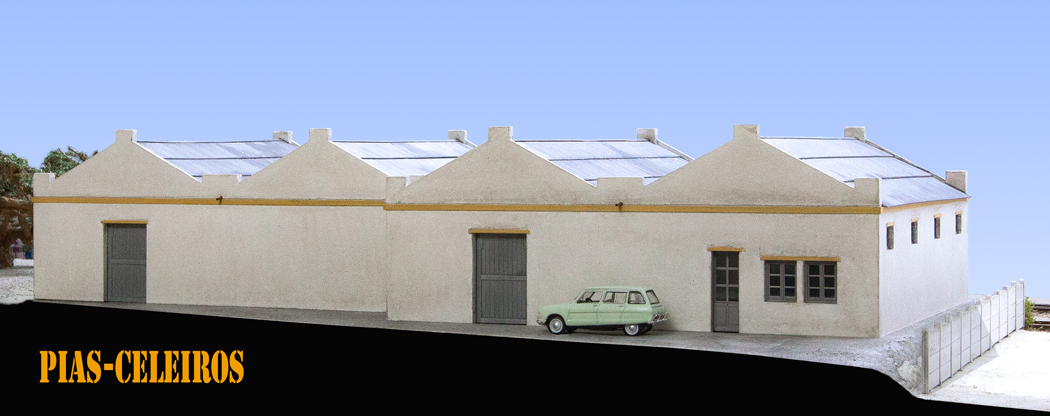

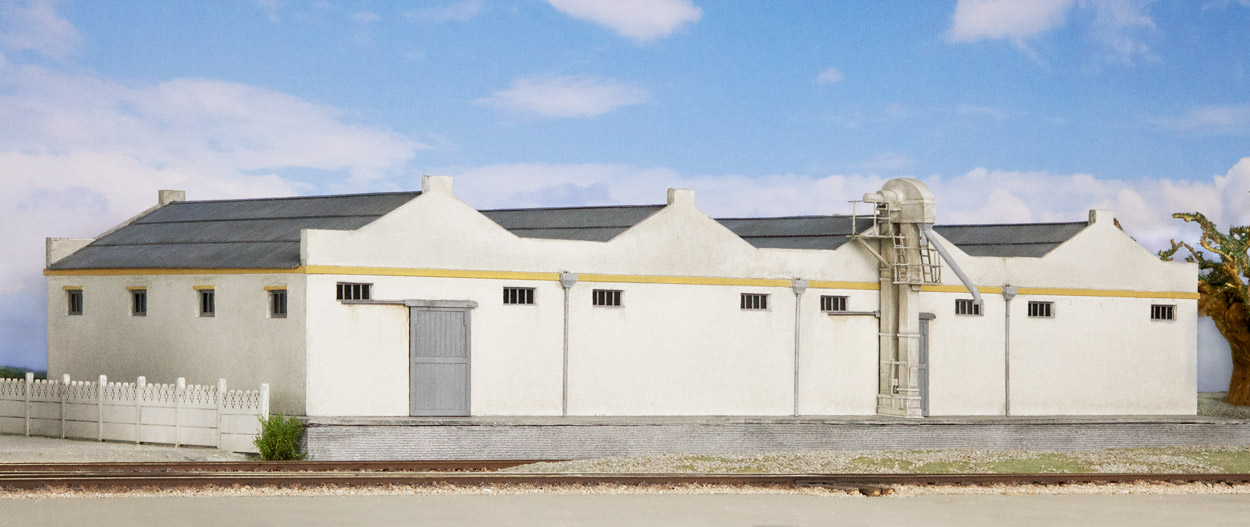

• Pias Celeiros

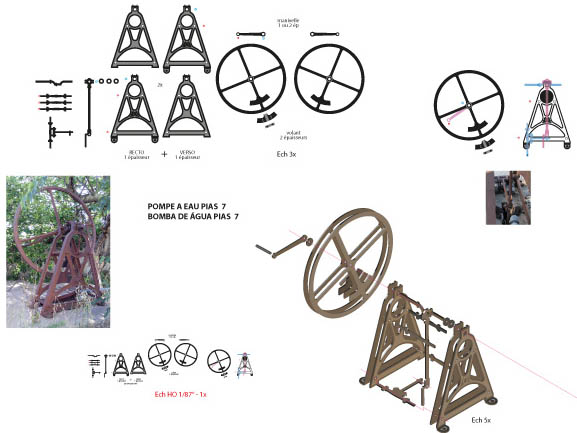

• Pompe à eau / Bomba de água (7)

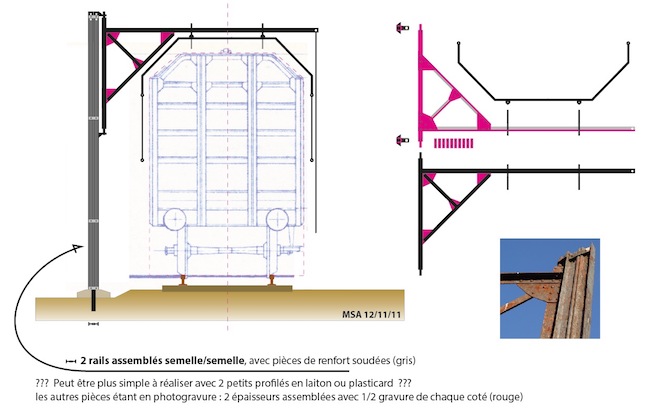

• Gabarit de chargement / Gabarito de carga (10)
• Barrières béton - Horloge / Barreira béton - Relógio
• Implantation sur les modules / Implantação sobre os módulos
• Maison des cantonniers V.O. (11) / Casa dos cantoneiros V.O. (11)
• B.V. (1) / E.P. (1)
• L'entrepôt de marchandises (2) / O armazém de mercadorias (2)
• Maison / Casa (4) - Maison / Casa (5)
• WC / Casa de banho (8)
• Maison / Casa (3)
• Maison du four / Casa do forno (9)
• Pias Celeiros
• Pompe à eau / Bomba de água (7)
• Gabarit de chargement / Gabarito de carga (10)
• Barrières béton - Horloge / Barreira béton - Relógio
Mon travail est expliqué ici en totalité. Les travaux sont présentés dans l'ordre où ils ont été faits.
Meu trabalho é explicado aqui inteiramente. Os trabalhos são apresentados na ordem onde foram feitos.

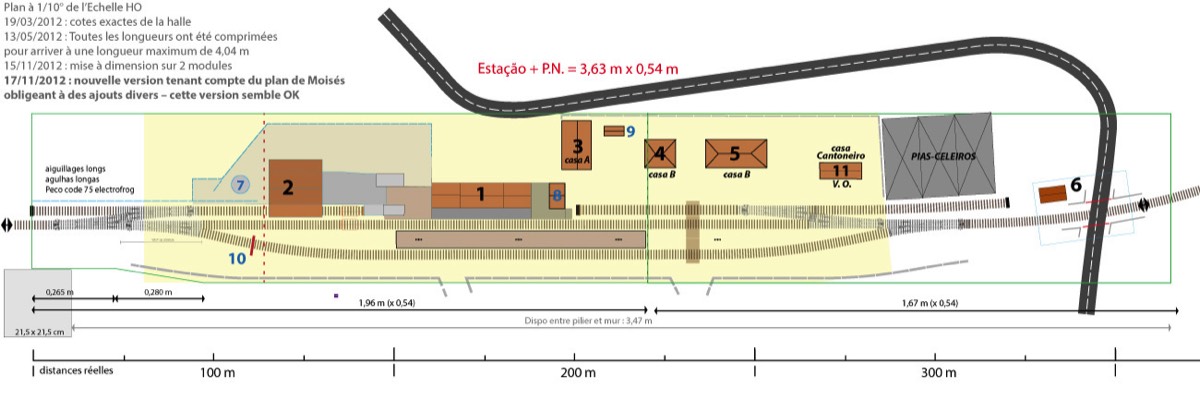

Les dimensions des modules sont définitives et respectent au mieux l'environnement de la station.
As dimensões dos módulos são definitivas para respeitar o melhor possível o ambiente da estação.

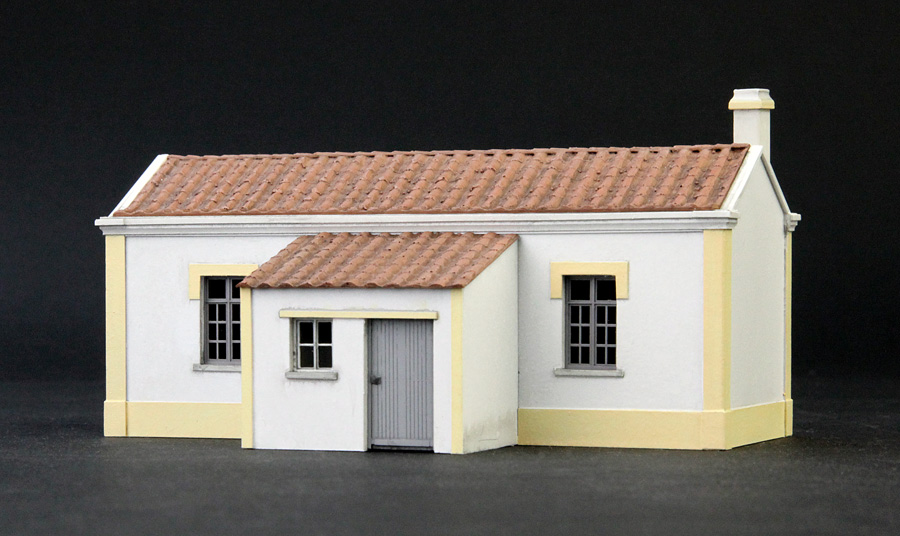

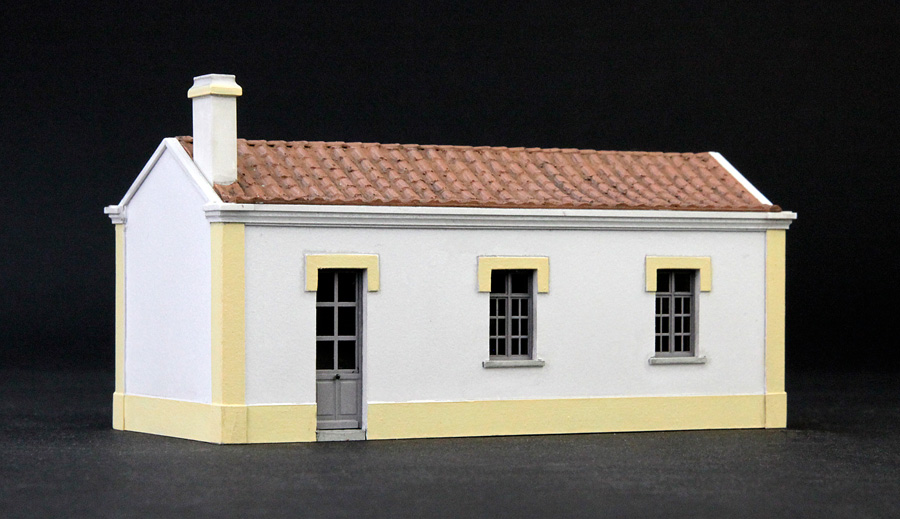

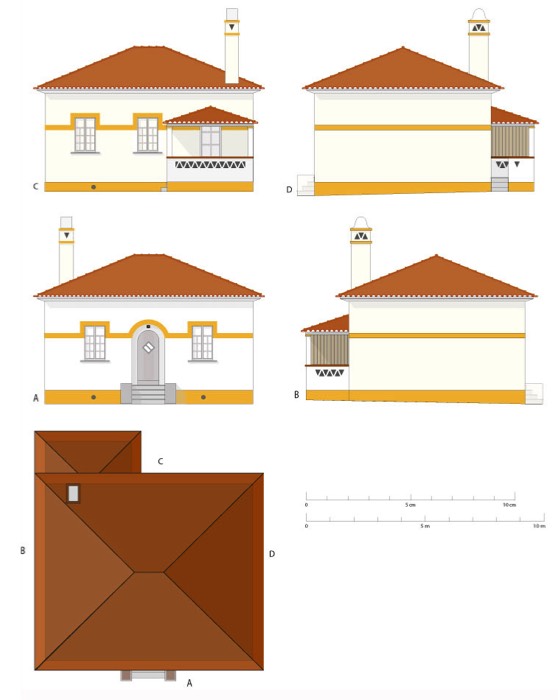

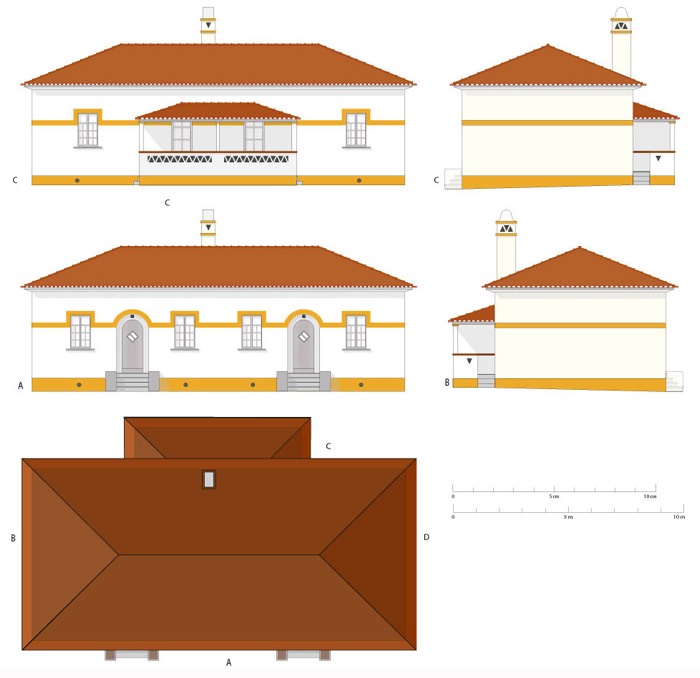

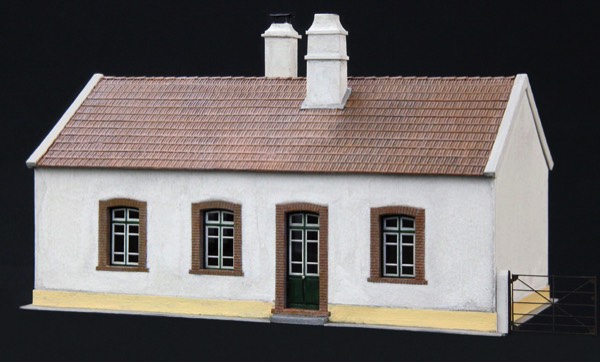

Maison des cantonniers V.O. (11) • Casa dos cantoneiros V.O. (11)

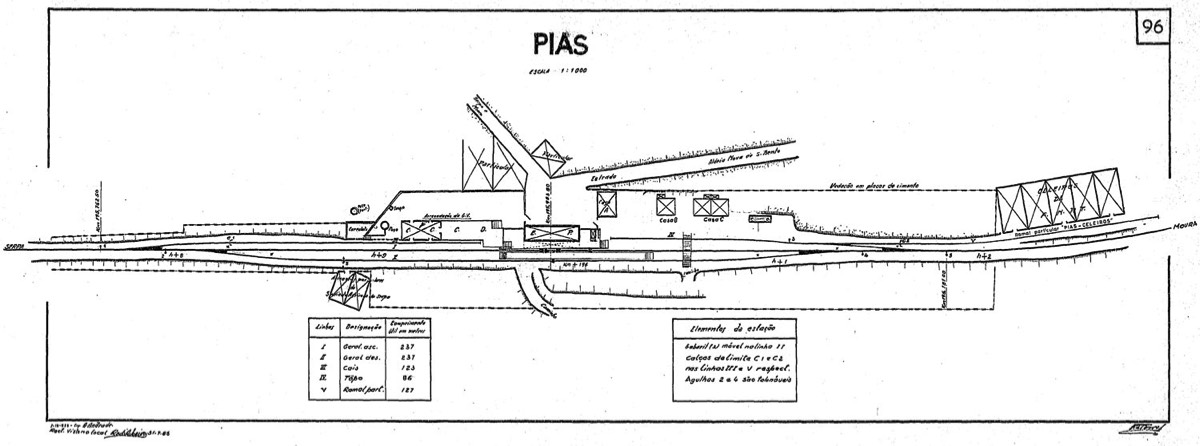

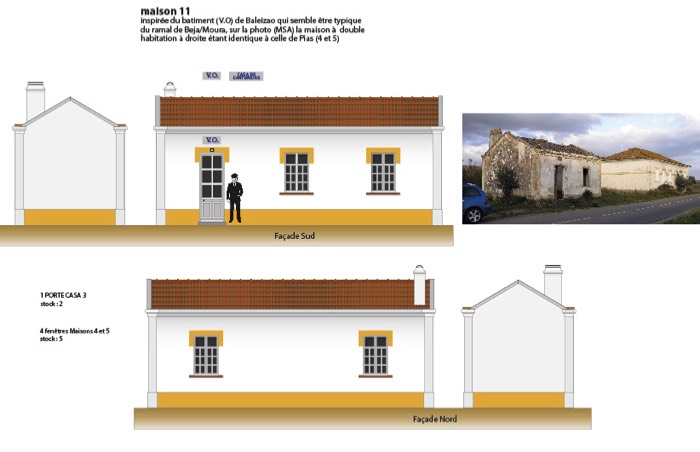

Moisés Lourenço m'a fait un superbe cadeau en m'envoyant un plan des installations de PIAS, issu de sa collection. Il est très proche de celui que j'avais relevé mais en l'examinant de près j'ai découvert qu'il y avait un tout petit bâtiment, celui du cantonnier V.O., que je n'avais jamais vu puisqu'il n'existait plus … depuis longtemps certainement.
Après recherche j'ai trouvé le même ou très approchant du style de construction, sur la même ligne, à la station de Baleizão. Ce qui m'a permis d'extrapoler cette maison qui devait ressembler au dessin que j'ai fait. Maintenant il n'y a plus qu'à la construire.
Après recherche j'ai trouvé le même ou très approchant du style de construction, sur la même ligne, à la station de Baleizão. Ce qui m'a permis d'extrapoler cette maison qui devait ressembler au dessin que j'ai fait. Maintenant il n'y a plus qu'à la construire.
Moisés Lourenço fez-me um magnífico presente enviando-me um plano das instalações da estação de PIAS, da sua colecção. É muito perto do que tivesse levantado mas examinando-o rigorosamente descobri que havia um pequena construção, o do cantoneiro V.O., que nunca visto dado que não existia … por muito tempo certamente.
Após investigação encontrei o mesmo ou muito semelhante do estilo de construção, sobre a mesma linha, à estação de Baleizão. que me permitiu extrapolar esta casa que devia ser idêntica ao desenho que fiz. Agora tenho a construir-o.
Após investigação encontrei o mesmo ou muito semelhante do estilo de construção, sobre a mesma linha, à estação de Baleizão. que me permitiu extrapolar esta casa que devia ser idêntica ao desenho que fiz. Agora tenho a construir-o.
N'ayant aucune photo de ce bâtiment je l'ai "inventé" à partir de la photo d'un autre devant avoir les mêmes fonctions, il est situé sur la même ligne à Baleizão. Par contre les dimensions doivent être très proches de celui qui a disparu il y a certainement longtemps.
Cette construction fait appel aux mêmes techniques que celles employées pour le B.V. Pias.
Toiture en tuiles canal de Redutex (réf. 087TA111, TA112, TS111 ou TS112) repeintes et patinées à ma manière.
Cette construction fait appel aux mêmes techniques que celles employées pour le B.V. Pias.
Toiture en tuiles canal de Redutex (réf. 087TA111, TA112, TS111 ou TS112) repeintes et patinées à ma manière.
Não tenho nenhuma fotografia desta construção eu "inventei" de acordo com a fotografia de uma outra que deve ter as mesmas funções, ele é situada sobre o mesmo ramal à Baleizão.
Em contrapartida as dimensões devem ser muito próximas do que desapareceu há certamente muito tempo.
Esta construção faz chamada à materiais que utilizo pouco.
Sim, utilizei placas de plasticard e os perfis Evergreen.
Telhado em telhas "canuda" de Redutex (ref. 087TA111, TA112, TS111 ou TS112) repintadas e patinadas à minha maneira.
Em contrapartida as dimensões devem ser muito próximas do que desapareceu há certamente muito tempo.
Esta construção faz chamada à materiais que utilizo pouco.
Sim, utilizei placas de plasticard e os perfis Evergreen.
Telhado em telhas "canuda" de Redutex (ref. 087TA111, TA112, TS111 ou TS112) repintadas e patinadas à minha maneira.
Casa V.O. #1
Casa V.O. #2
Casa V.O. #3

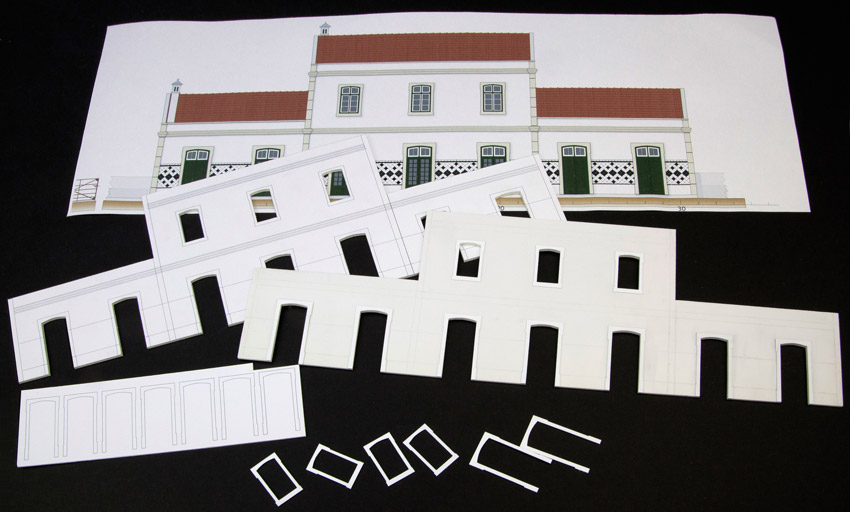

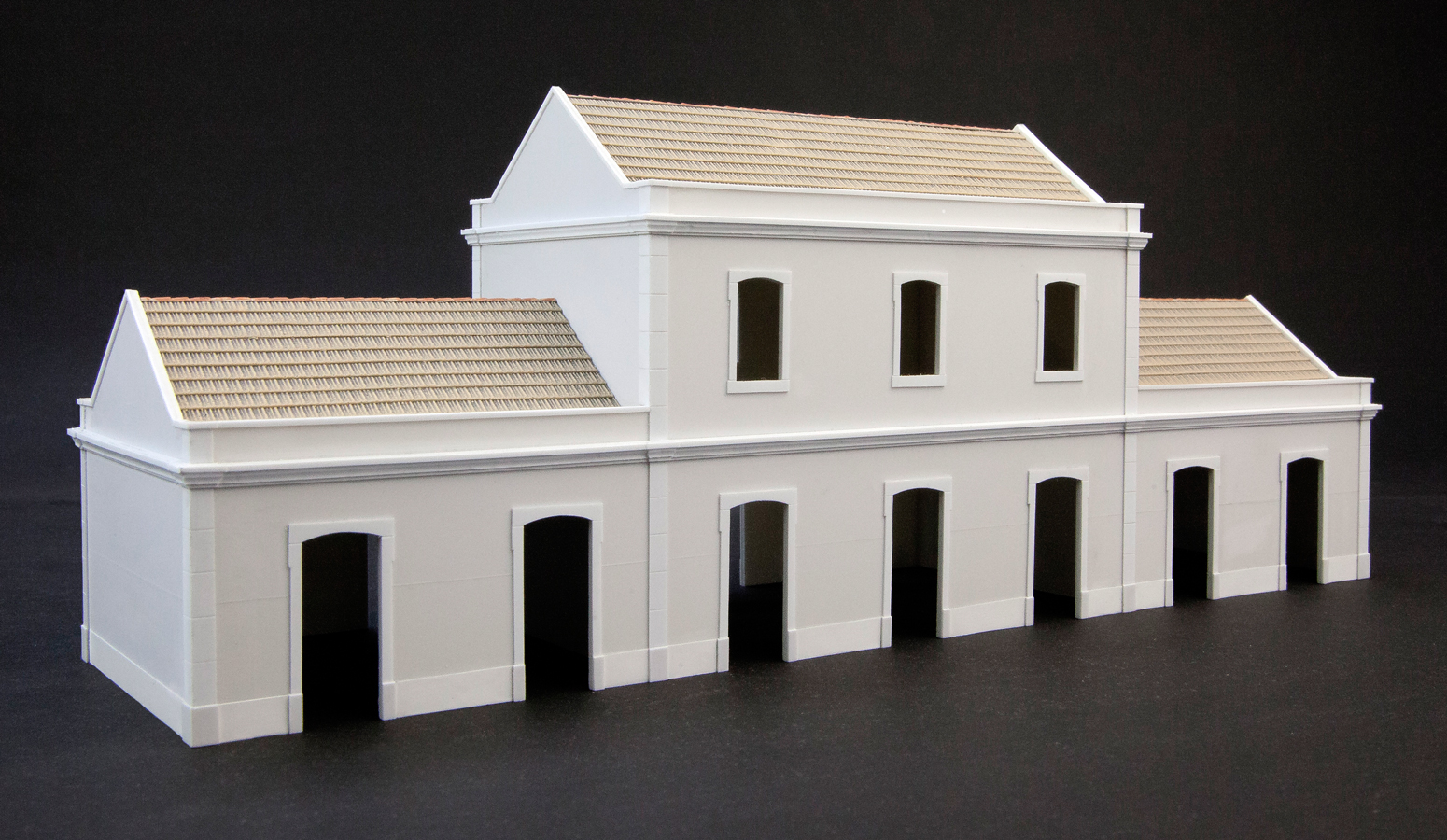

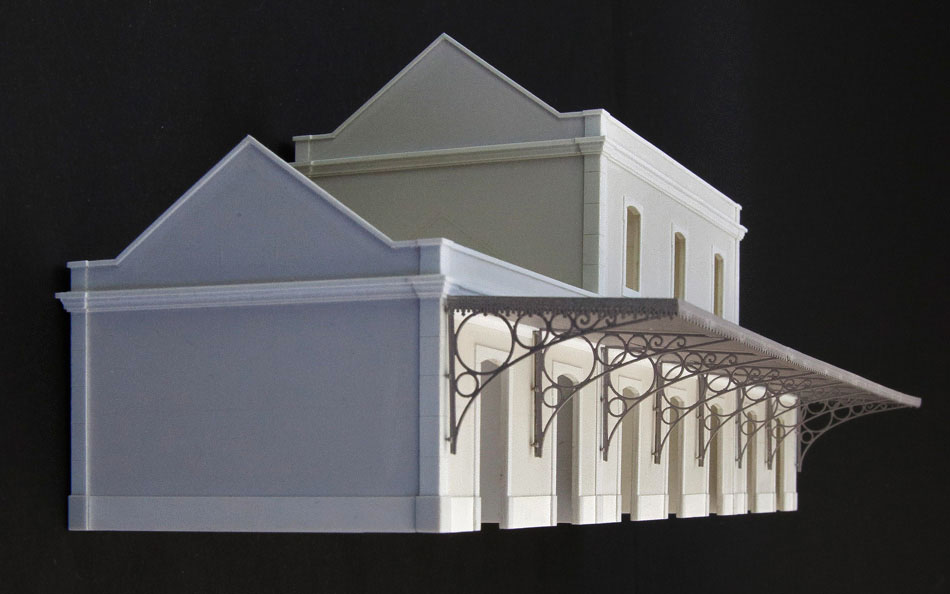

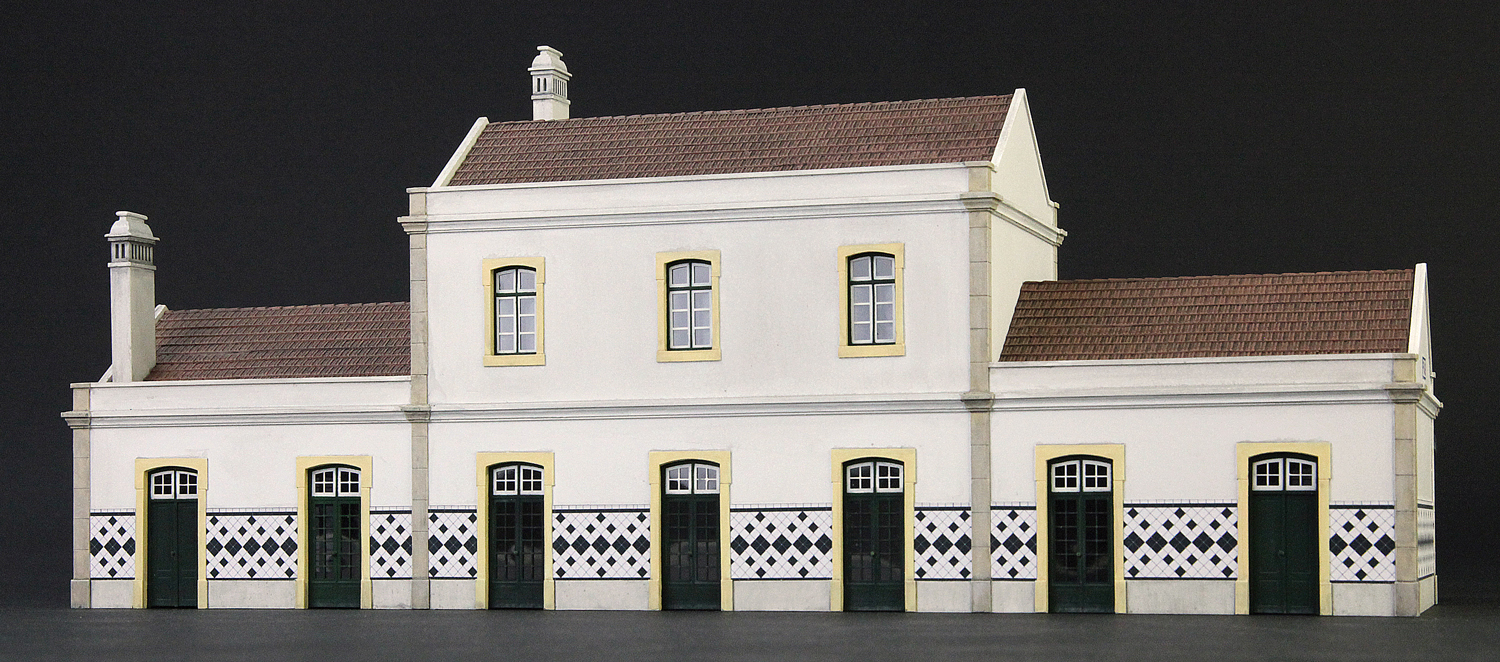

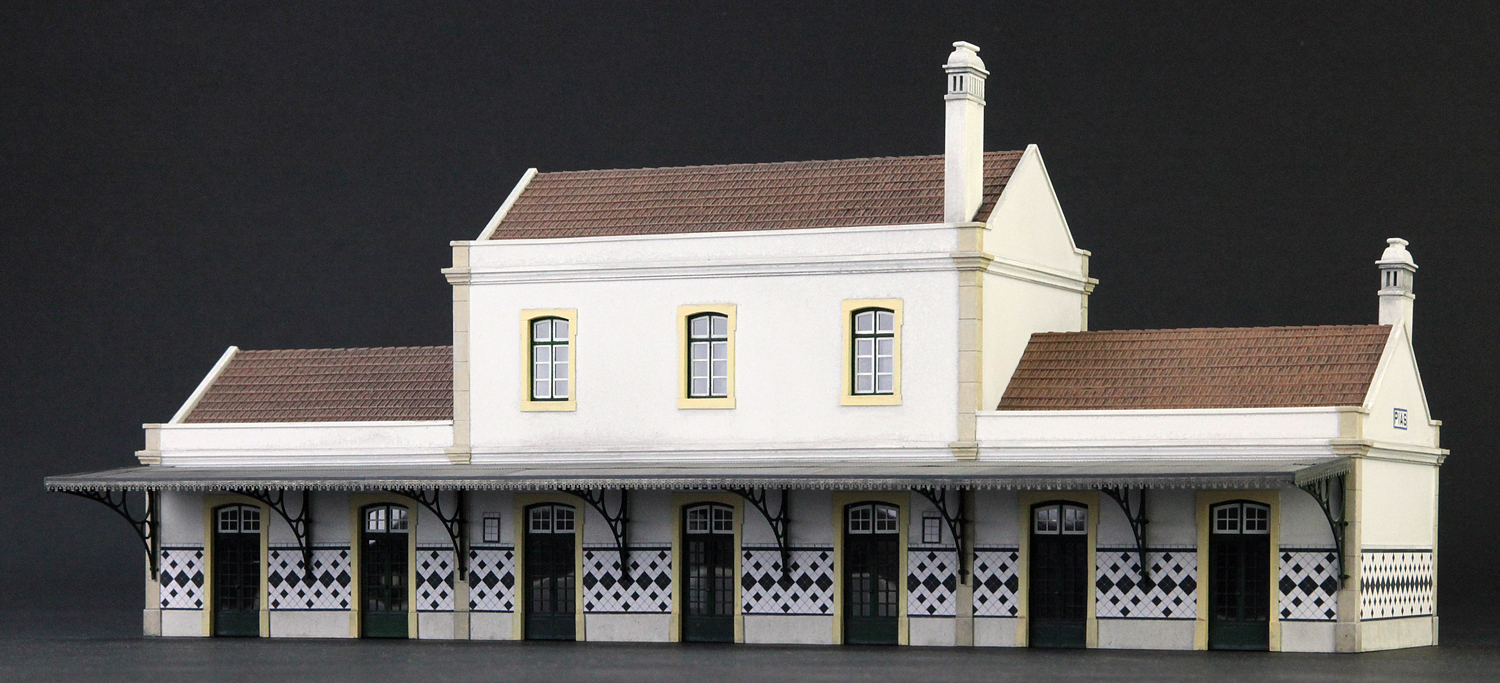

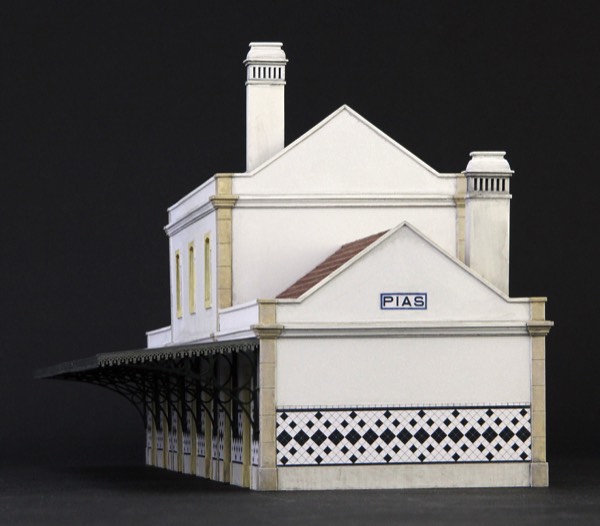

B.V. (1) • E.P. (1)
La construction est terminée.
Il reste simplement à y ajouter les arrivées électriques et télé-
phoniques, quelques petits détails comme l'horloge et bien d'autres petites choses mais seulement quand tout sera mis en place…

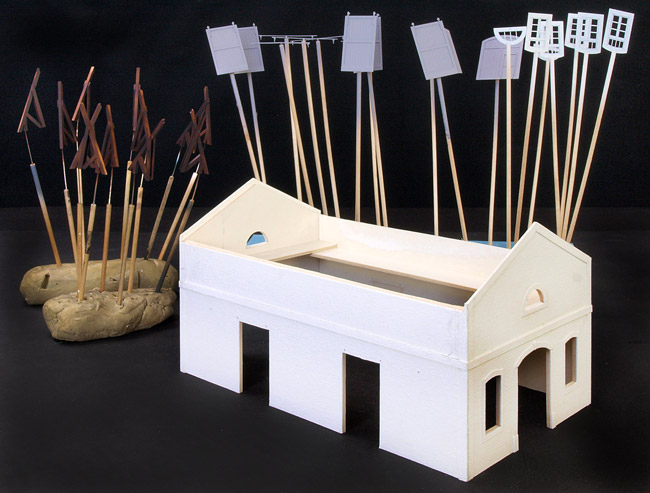

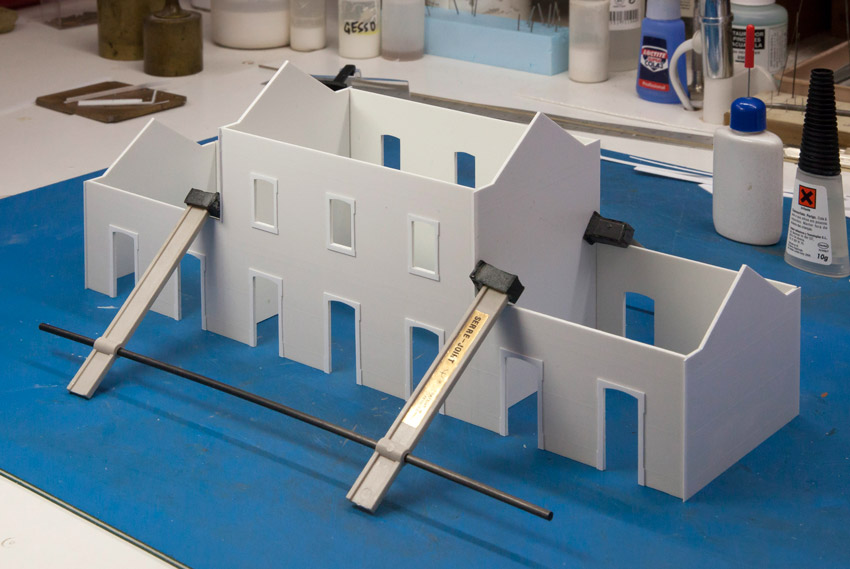

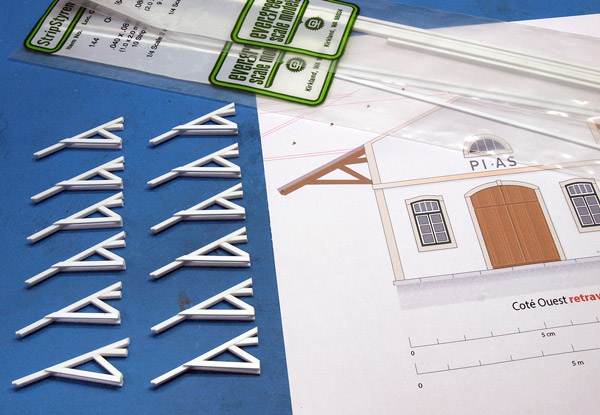

Cette construction fait appel à des matériaux que j'utilise peu.
Oui, j'ai utilisé du plasticard et des profilés Evergreen !
Les portes et fenêtres sont réalisées en métal photogravé.

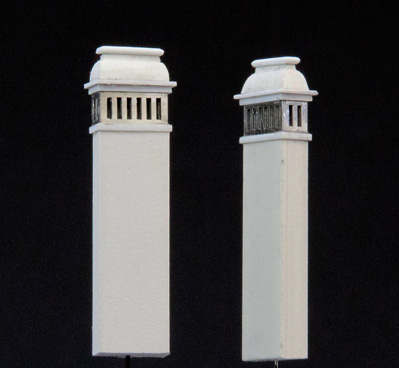

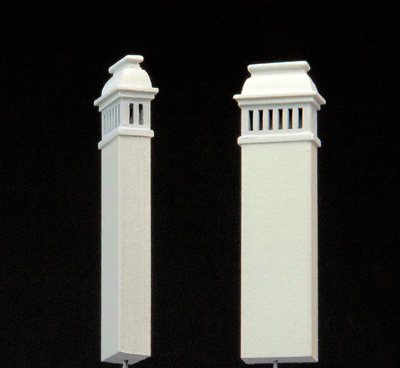

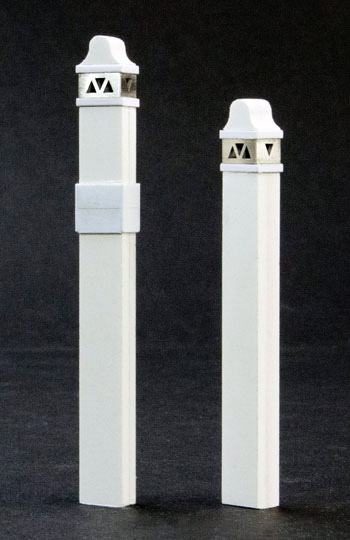

Les têtes de cheminées sont des assemblages de pièces photogravées (3 épaisseurs superposées soudées ou collées).
Les cheminées sont taillées dans un bloc constitué de pièces en FOREX de 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
1ère couche en apprêt blanc Primaire Vallejo en spray : 28010 blanc, puis peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles Castillane, Domus ou Marseillaises de Redutex (réf. 087TC111) repeintes et patinées à ma manière.

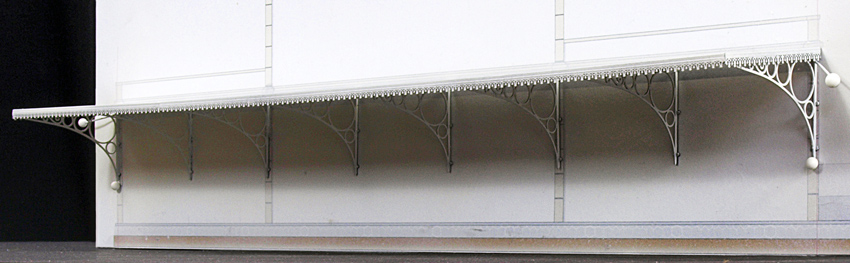

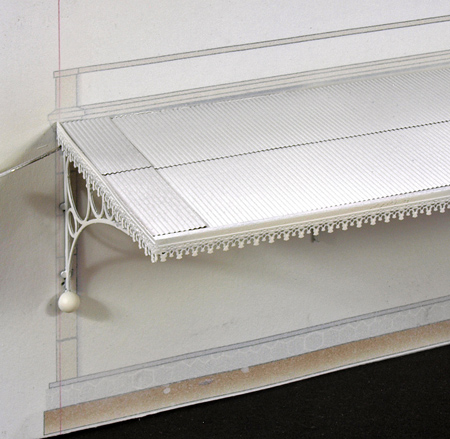

La marquise montée (métal photogravé) est simplement positionnée avec des épingles sur le dessin de la façade.
Les tôles ondulées sont de Campbell #805.
1ère couche en apprêt blanc (Primaire Vallejo en spray : 28010 blanc, 28011 gris, 28012 noir). Ce primaire est excellent, il sèche très rapidement et accroche sur toutes les surfaces métal, papier ou plastique.
L'horloge de la gare réalisée par David Nobre.
Il reste simplement à y ajouter les arrivées électriques et télé-
phoniques, quelques petits détails comme l'horloge et bien d'autres petites choses mais seulement quand tout sera mis en place…
Cette construction fait appel à des matériaux que j'utilise peu.
Oui, j'ai utilisé du plasticard et des profilés Evergreen !
Les portes et fenêtres sont réalisées en métal photogravé.
Les têtes de cheminées sont des assemblages de pièces photogravées (3 épaisseurs superposées soudées ou collées).
Les cheminées sont taillées dans un bloc constitué de pièces en FOREX de 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
1ère couche en apprêt blanc Primaire Vallejo en spray : 28010 blanc, puis peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles Castillane, Domus ou Marseillaises de Redutex (réf. 087TC111) repeintes et patinées à ma manière.
La marquise montée (métal photogravé) est simplement positionnée avec des épingles sur le dessin de la façade.
Les tôles ondulées sont de Campbell #805.
1ère couche en apprêt blanc (Primaire Vallejo en spray : 28010 blanc, 28011 gris, 28012 noir). Ce primaire est excellent, il sèche très rapidement et accroche sur toutes les surfaces métal, papier ou plastique.
L'horloge de la gare réalisée par David Nobre.
A construção é terminada.
Permanece simplesmente acrescentar as chegadas eléctricas e telefónicas, alguns pequenos detalhes como o relógio e outras pequenas coisas só apenas quando todo ficara em lugar…
Esta construção faz chamada à materiais que utilizo pouco.
Sim, utilizei placas de plasticard e os perfis Evergreen.
As portas e janelas são realizadas em metal fotogravado.
As cabeças de chaminés são montagens de peças fotogravadas
(3 espessuras sobrepostas soldados ou colados).
As chaminés são cortadas num bloco constituído de peças em FOREX de 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização faz chamada às técnicas habituais.
1a camada em primário branca (Primário Vallejo em spray : 28010 branco, depois pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página).
Telhado em telhas Castelha, Domus ou Marselha de Redutex (ref. 087TC111,) repintados e patinados à minha maneira.
A marquesa montada (metal fotogravado) é posicionada simplesmente com alfinetes sobre o desenho da fachada.
As chapas ondulados são de Campbell #805.
1a camada em primário branca (Primário Vallejo em spray : 28010 branco, 28011 cinzento, 28012 preto). Este primário é excelente, seca muito rapidamente e gancho sobre todas as superfícies metal, papel ou plástico.
O relogio da estaçao realizada por David Nobre.
Permanece simplesmente acrescentar as chegadas eléctricas e telefónicas, alguns pequenos detalhes como o relógio e outras pequenas coisas só apenas quando todo ficara em lugar…
Esta construção faz chamada à materiais que utilizo pouco.
Sim, utilizei placas de plasticard e os perfis Evergreen.
As portas e janelas são realizadas em metal fotogravado.
As cabeças de chaminés são montagens de peças fotogravadas
(3 espessuras sobrepostas soldados ou colados).
As chaminés são cortadas num bloco constituído de peças em FOREX de 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização faz chamada às técnicas habituais.
1a camada em primário branca (Primário Vallejo em spray : 28010 branco, depois pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página).
Telhado em telhas Castelha, Domus ou Marselha de Redutex (ref. 087TC111,) repintados e patinados à minha maneira.
A marquesa montada (metal fotogravado) é posicionada simplesmente com alfinetes sobre o desenho da fachada.
As chapas ondulados são de Campbell #805.
1a camada em primário branca (Primário Vallejo em spray : 28010 branco, 28011 cinzento, 28012 preto). Este primário é excelente, seca muito rapidamente e gancho sobre todas as superfícies metal, papel ou plástico.
O relogio da estaçao realizada por David Nobre.

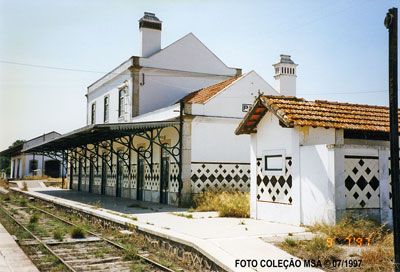

Estação - Gare Pias #1
Estação - Gare Pias #2
Estação - Gare Pias #3
Estação - Gare Pias #4
Estação - Gare Pias #5
Estação - Gare Pias #6
Estação - Gare Pias #7
Estação - Gare Pias #8
Estação - Gare Pias #9
Estação - Gare Pias #10
Horloge / Relogio par David Nobre
Estação - Gare Pias #11
Estação - Gare Pias #11

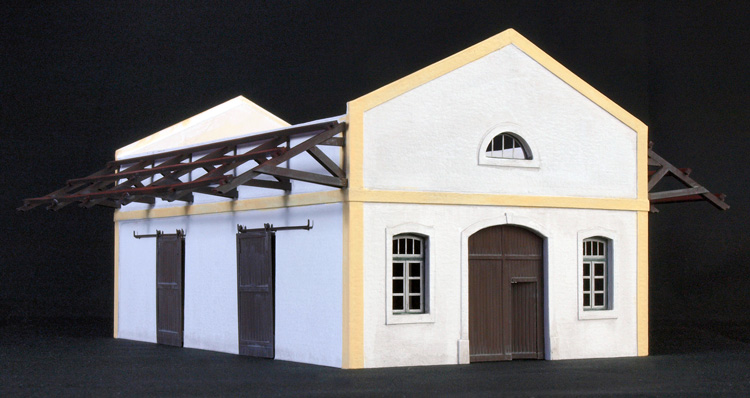

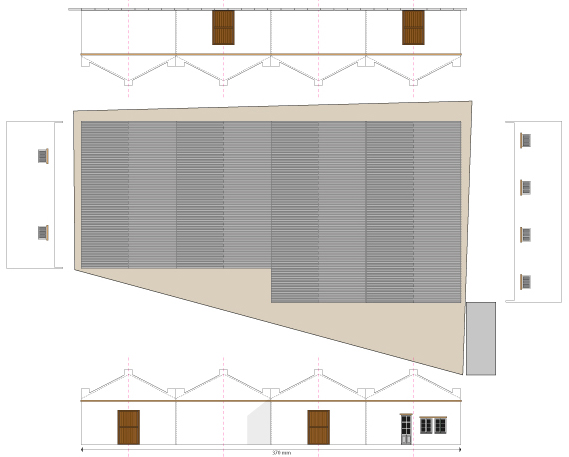

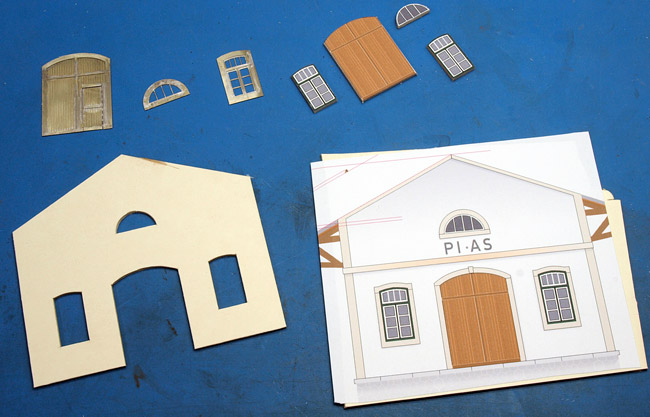

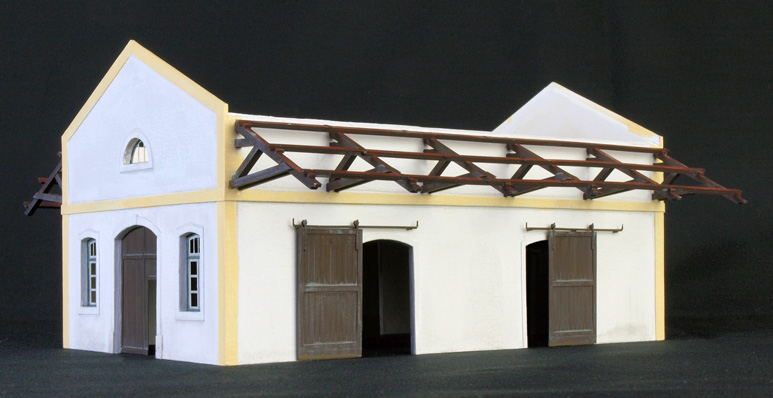

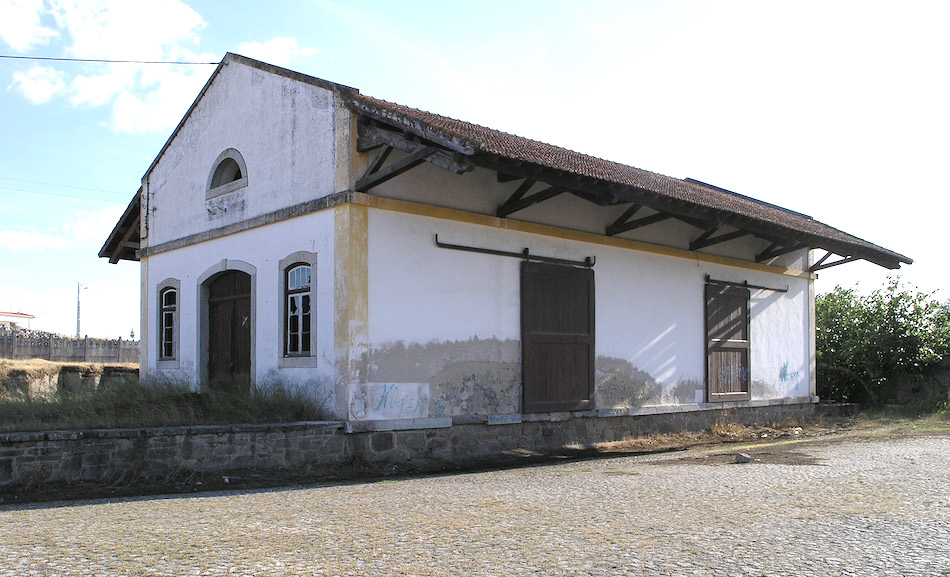

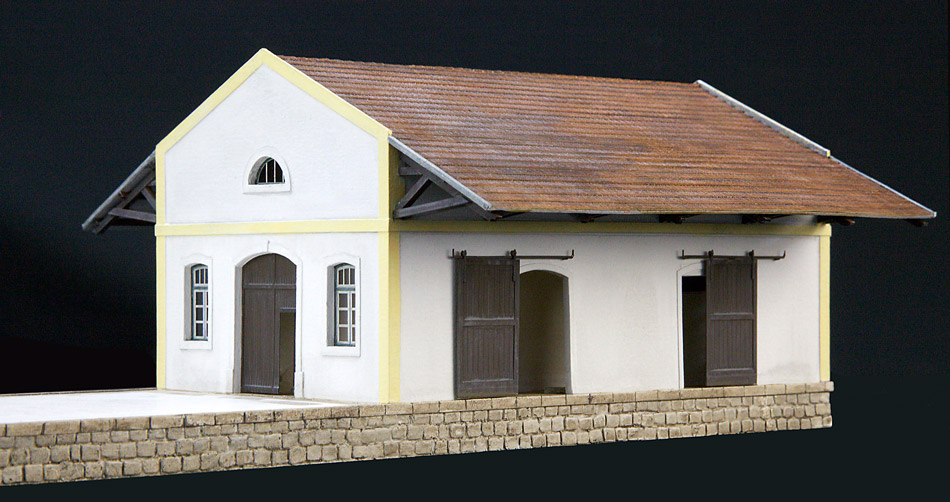

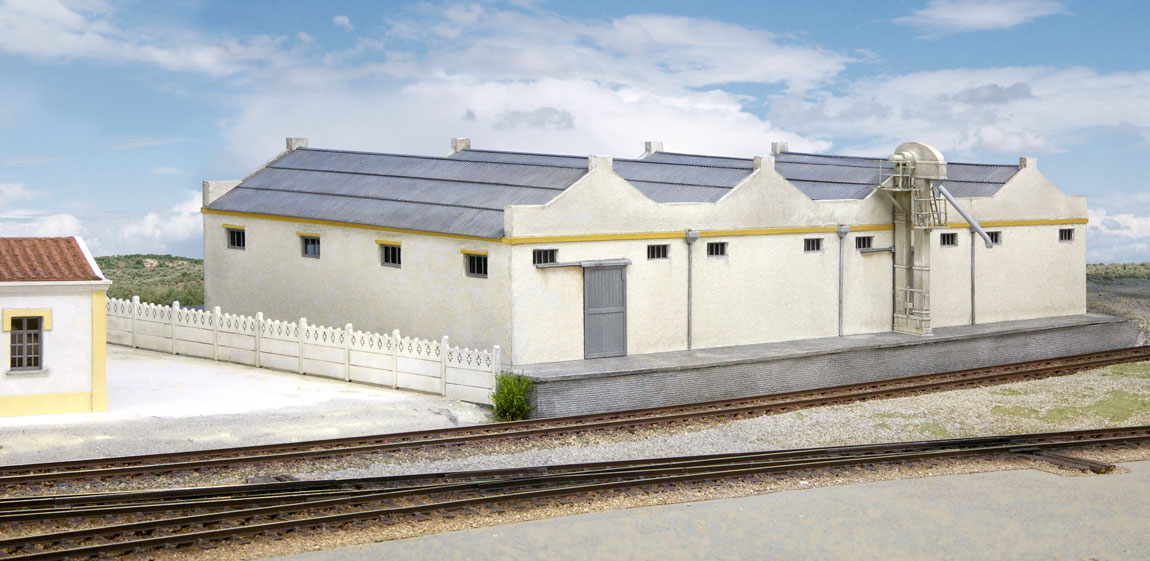

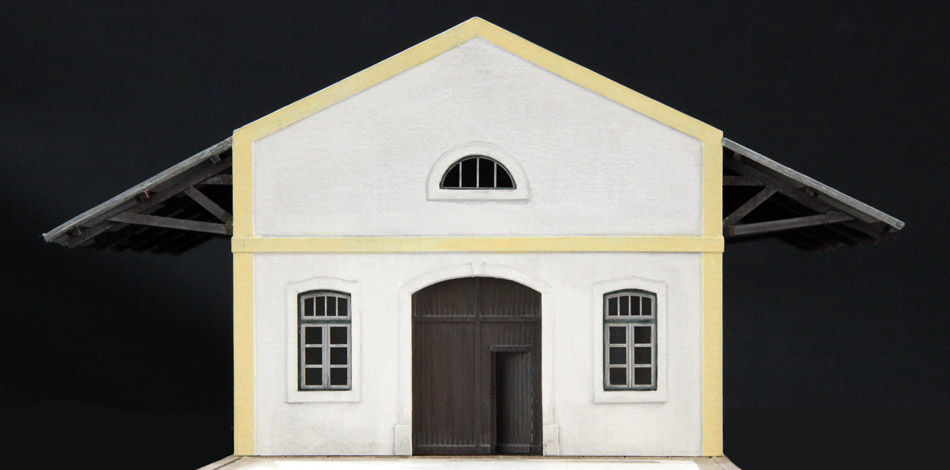

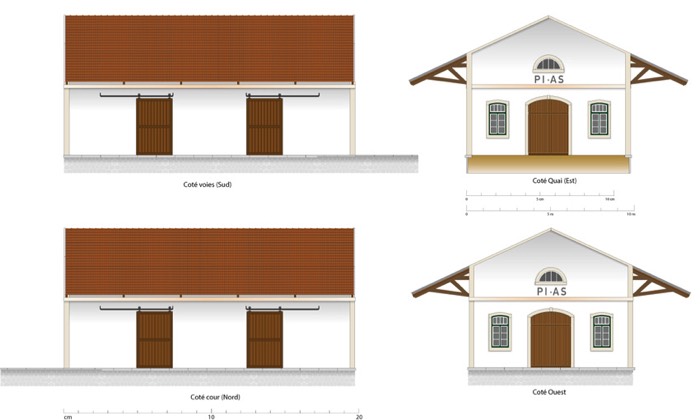

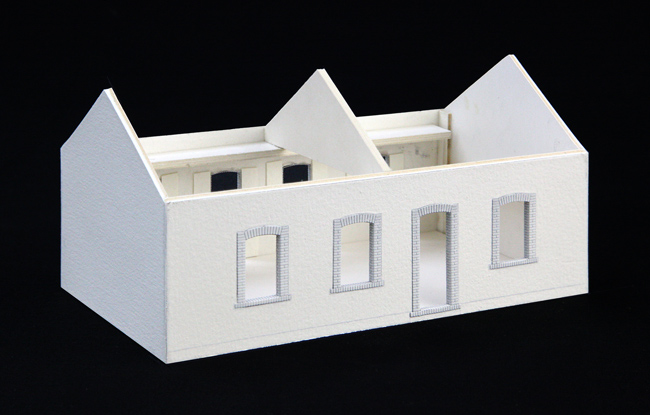

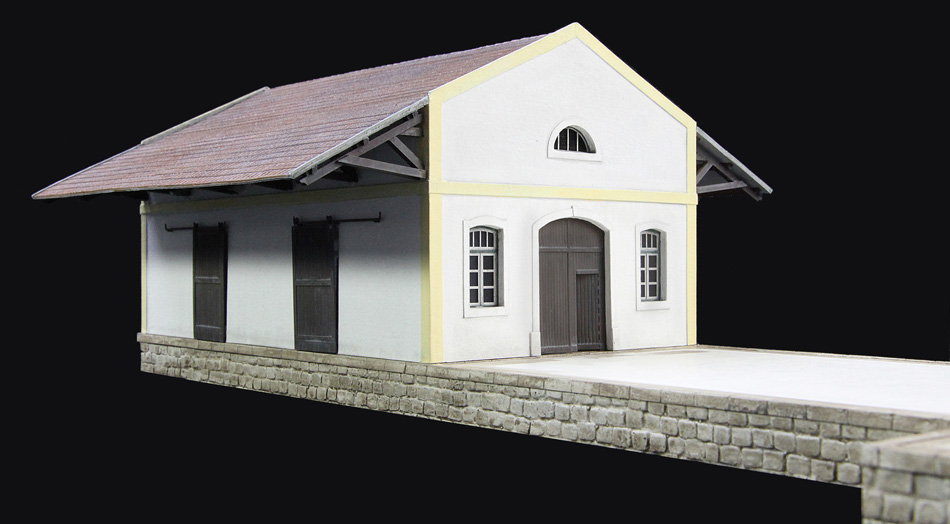

L'entrepôt de marchandises (2) • O armazém de mercadorias (2)
Elle est couverte en tuiles "Castellanes" de Redutex.

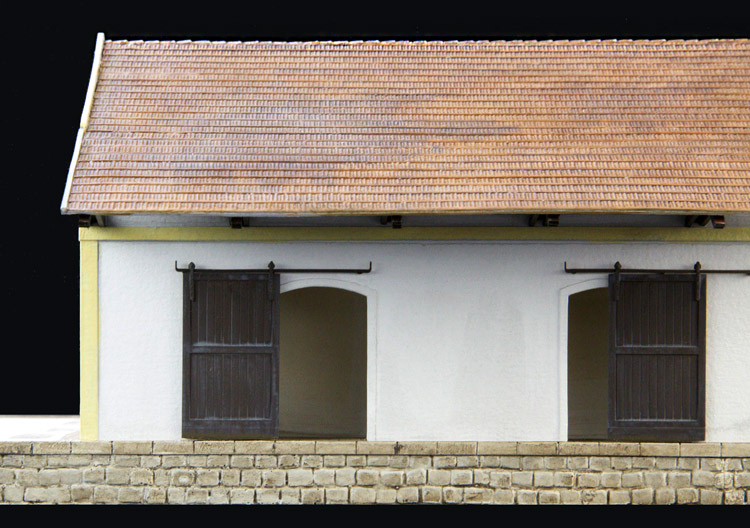

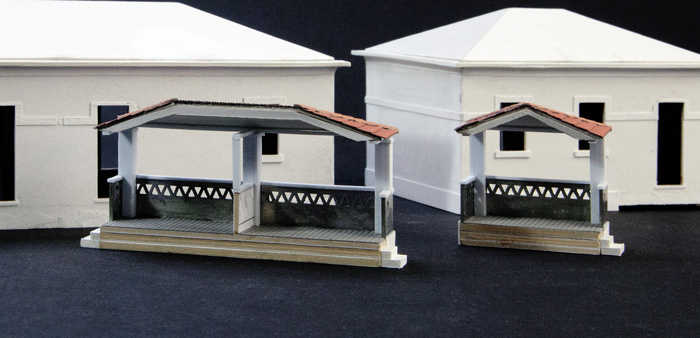

Les quais de la halle et de la gare sont construits.
Le muret vertical du quai est habillé en Redutex, les pierres de la bordure sont rapportées en papier Canson, il reste à recouvrir les sols en petits pavés portugais (Redutex ou avec la technique papier imprimé que j’ai utilisée pour le sol de la halte Apeadeiro du Guadiana du Pont de Serpa.
La réalisation a fait appel aux techniques habituelles.
Apprêt blanc primaire sur toute les surfaces puis patine avec les peintures acryliques ModelAir et Wash de Vallejo.
La réalisation a fait appel à toutes mes techniques déjà expliquées de nombreuses fois. On peut les trouver dans les pages décrivant la construction du diorama "Pont de Serpa" à la différence que toutes les pièces fines sont réalisées en photodécoupe.

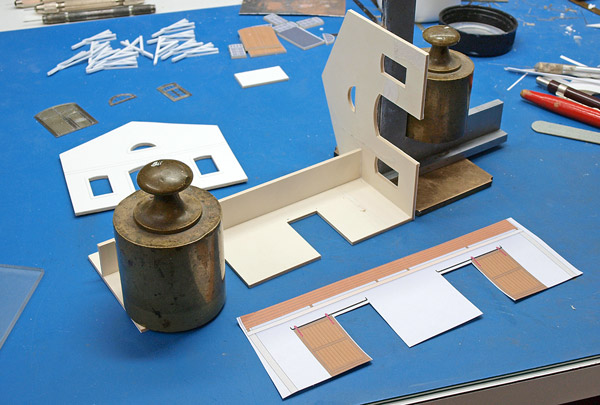

Les photos ci-dessous expliquent facilement les phases de construction.
J'ai utilisé pour la première fois 2 séries de peintures acryliques VALLEJO appliquées sur primer acrylique-polyuréthane en aérosol de 200 ml de la même marque qui convient pour les supports comme plastique, laiton, résine, etc.
Gamme Model Air - 110 teintes : peinture acrylique spécialement conçue pour utilisation à l'aérographe.
Gamme Shade Wash : peinture diluée pour réaliser le effets de patine, casser la monotonie chromatique, renforcer les détails en créant des ombres et zones d'accumulation de saletés.
Ces deux peintures s'utilisent avec un même diluant spécifique pour diminuer la force des couleurs. Elles peuvent également se diluer à l'eau ou à l'alcool.
Le séchage est rapide et le résultat est parfait.
J'utilise 2 aérographes, un Fisher et un Olympos 100B munis de buses de 0,2 et je n'ai rencontré aucun problème grâce à la finesse de ces peintures qu'on peut facilement appeler encres.
Les quais de la halle et de la gare sont construits.
Le muret vertical du quai est habillé en Redutex, les pierres de la bordure sont rapportées en papier Canson, il reste à recouvrir les sols en petits pavés portugais (Redutex ou avec la technique papier imprimé que j’ai utilisée pour le sol de la halte Apeadeiro du Guadiana du Pont de Serpa.
La réalisation a fait appel aux techniques habituelles.
Apprêt blanc primaire sur toute les surfaces puis patine avec les peintures acryliques ModelAir et Wash de Vallejo.
La réalisation a fait appel à toutes mes techniques déjà expliquées de nombreuses fois. On peut les trouver dans les pages décrivant la construction du diorama "Pont de Serpa" à la différence que toutes les pièces fines sont réalisées en photodécoupe.
Les photos ci-dessous expliquent facilement les phases de construction.
J'ai utilisé pour la première fois 2 séries de peintures acryliques VALLEJO appliquées sur primer acrylique-polyuréthane en aérosol de 200 ml de la même marque qui convient pour les supports comme plastique, laiton, résine, etc.
Gamme Model Air - 110 teintes : peinture acrylique spécialement conçue pour utilisation à l'aérographe.
Gamme Shade Wash : peinture diluée pour réaliser le effets de patine, casser la monotonie chromatique, renforcer les détails en créant des ombres et zones d'accumulation de saletés.
Ces deux peintures s'utilisent avec un même diluant spécifique pour diminuer la force des couleurs. Elles peuvent également se diluer à l'eau ou à l'alcool.
Le séchage est rapide et le résultat est parfait.
J'utilise 2 aérographes, un Fisher et un Olympos 100B munis de buses de 0,2 et je n'ai rencontré aucun problème grâce à la finesse de ces peintures qu'on peut facilement appeler encres.
O armazém é coberto em telhas “Castellanes” de Redutex.
Os cais do armazem e da estação são construídos. Parede vertical do cais é revestido em Redutex, as pedras da cercadura são trazidas em papel Canson, permanece abranger os solos em pequeno pavimento portugues (Redutex ou com a técnica de papel impresso que utilizei para o solo do Apeadeiro do Guadiana da Ponte de Serpa.
A realização faz chamada às técnicas habituais.
Primario branco sobre todas as superfícies seguidamente patina com as pinturas acrílicas ModelAir e Wash de Vallejo.
A realização faz chamada a todas as técnicas já explicadas de numerosas vezes. Pode-se encontrar nas páginas que descrevem a construção do diorama “Ponte de Serpa” à diferença que todas as peças finas são realizadas em metal fotogravado.
As fotografias abaixo explicam facilmente as fases da construção.
Utilizei pela primeira vez 2 séries de tintas acrílicas VALLEJO aplicadas sobre primário acrílico-poliuretano em spray de 200 ml da mesma marca que convém para os apoios como plástico, latão, resina, etc.
Gama Model Ar : 110 tonalidades: pintura acrílica especialmente concebida para utilização ao aerógrafo.
Gamme Shade Wash : Tinta diluída para criar os efeitos de envelhecimento geral, quebrar monotonia cromática, realçar detalhes nos modelos, criando sombras e zonas de acumulação de sujidades.
Estas duas pinturas utilizam-se com um mesmo diluente específico para diminuir a força das cores. Pode igualmente diluir-se à água ou com álcool.
A secagem é rápida e o resultado é perfeito.
Utilizando 2 aerógrafos, um Fisher e um Olympos 100B de 0,2mm, não encontrei problema graças à lisura destas tintas.
Os cais do armazem e da estação são construídos. Parede vertical do cais é revestido em Redutex, as pedras da cercadura são trazidas em papel Canson, permanece abranger os solos em pequeno pavimento portugues (Redutex ou com a técnica de papel impresso que utilizei para o solo do Apeadeiro do Guadiana da Ponte de Serpa.
A realização faz chamada às técnicas habituais.
Primario branco sobre todas as superfícies seguidamente patina com as pinturas acrílicas ModelAir e Wash de Vallejo.
A realização faz chamada a todas as técnicas já explicadas de numerosas vezes. Pode-se encontrar nas páginas que descrevem a construção do diorama “Ponte de Serpa” à diferença que todas as peças finas são realizadas em metal fotogravado.
As fotografias abaixo explicam facilmente as fases da construção.
Utilizei pela primeira vez 2 séries de tintas acrílicas VALLEJO aplicadas sobre primário acrílico-poliuretano em spray de 200 ml da mesma marca que convém para os apoios como plástico, latão, resina, etc.
Gama Model Ar : 110 tonalidades: pintura acrílica especialmente concebida para utilização ao aerógrafo.
Gamme Shade Wash : Tinta diluída para criar os efeitos de envelhecimento geral, quebrar monotonia cromática, realçar detalhes nos modelos, criando sombras e zonas de acumulação de sujidades.
Estas duas pinturas utilizam-se com um mesmo diluente específico para diminuir a força das cores. Pode igualmente diluir-se à água ou com álcool.
A secagem é rápida e o resultado é perfeito.
Utilizando 2 aerógrafos, um Fisher e um Olympos 100B de 0,2mm, não encontrei problema graças à lisura destas tintas.
Halle - Armazem Pias #1
Halle - Armazem Pias #2
Halle - Armazem Pias #3
Halle - Armazem Pias #4
Halle - Armazem Pias #5
Halle - Armazem Pias #6
Halle - Armazem Pias #7
Halle - Armazem Pias #8
Halle - Armazem Pias #9
Halle - Armazem Pias #10 - 05/2005

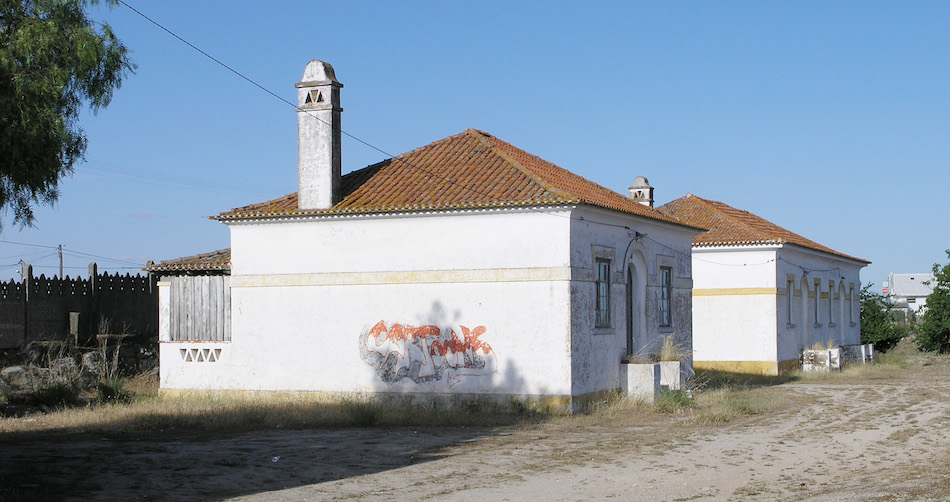

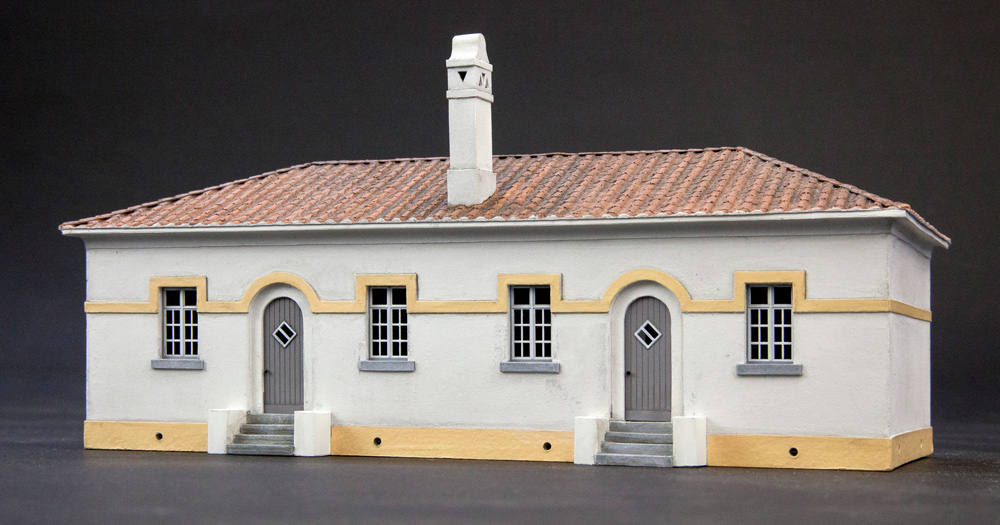

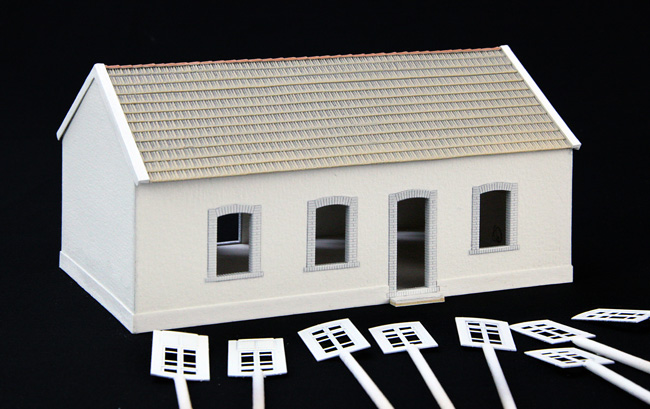

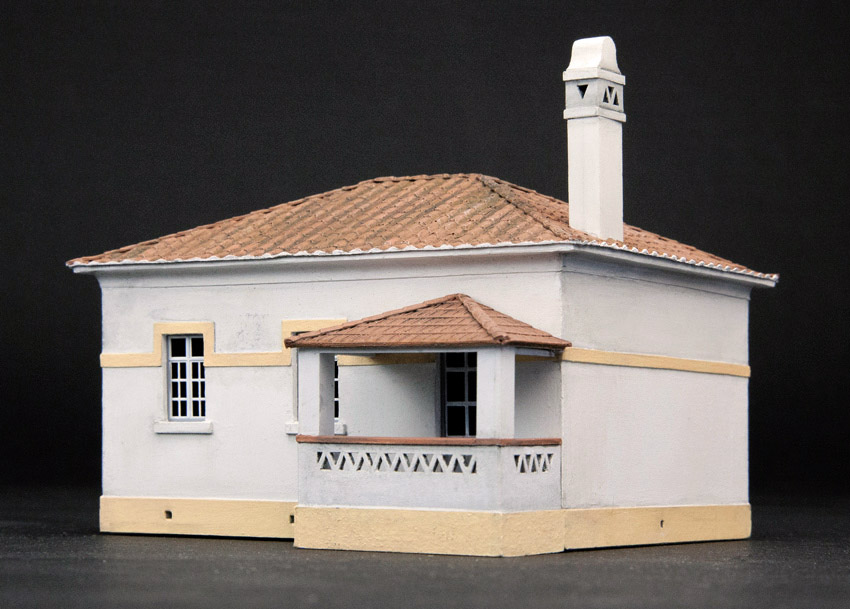

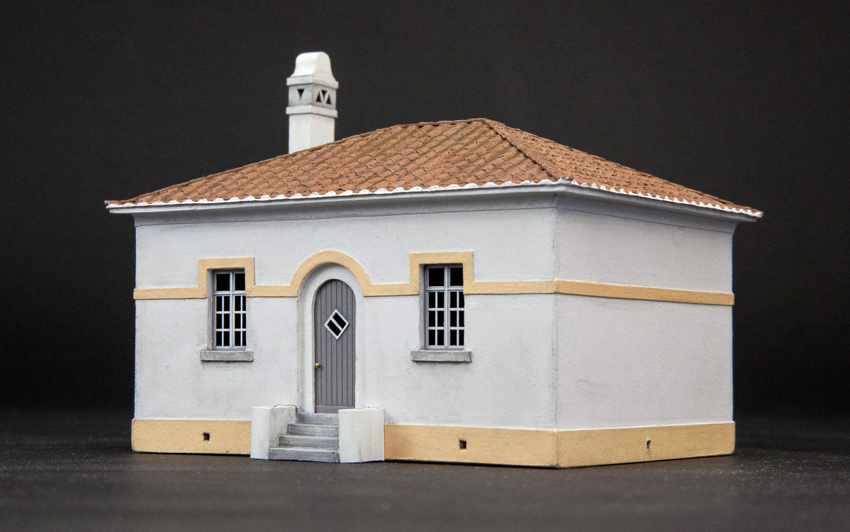

Maison du personnel (4) • Casa dos funcionários (4)
Maison du personnel (5) • Casa dos funcionários (5)

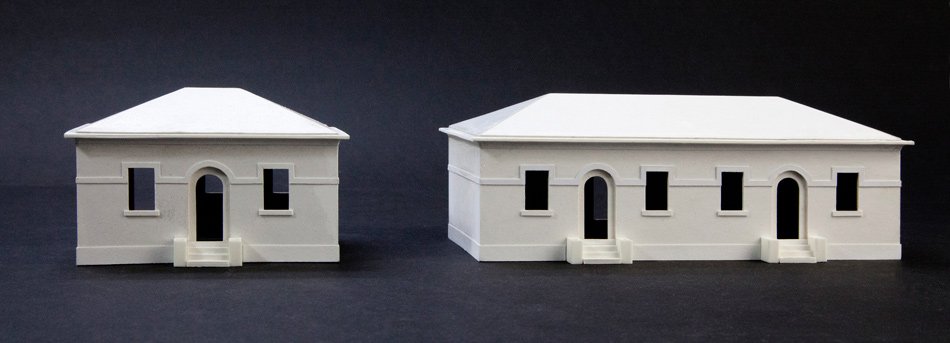

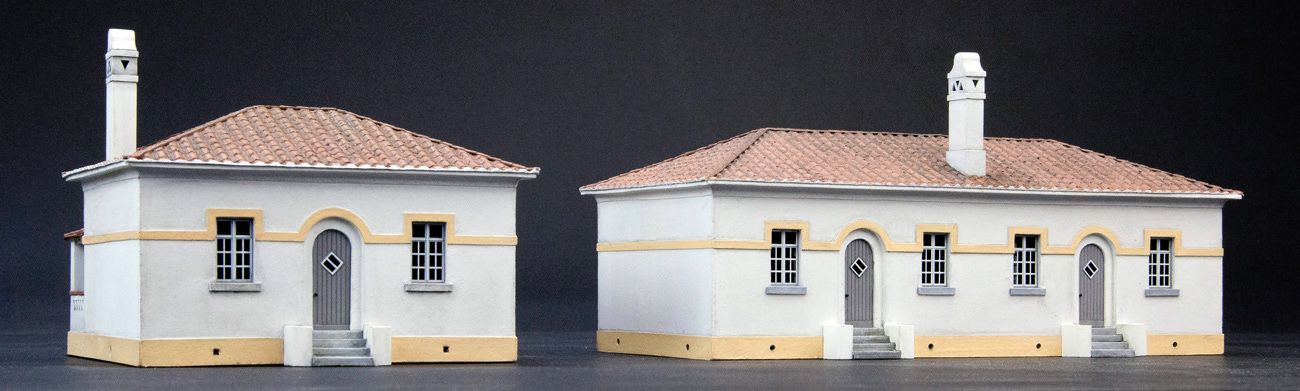

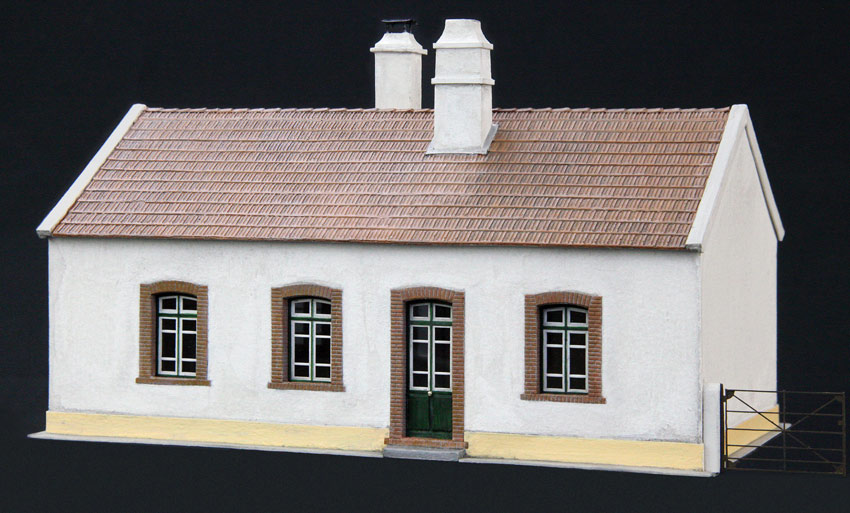

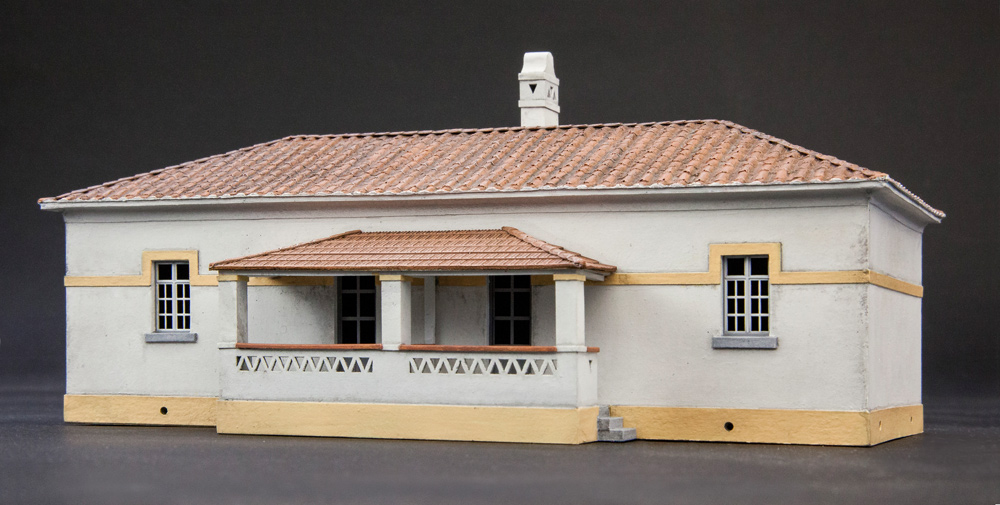

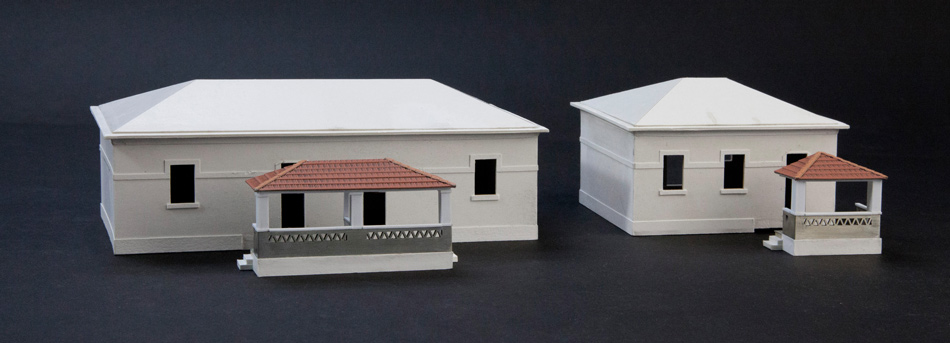

Maisons du personnel (4) et (5)

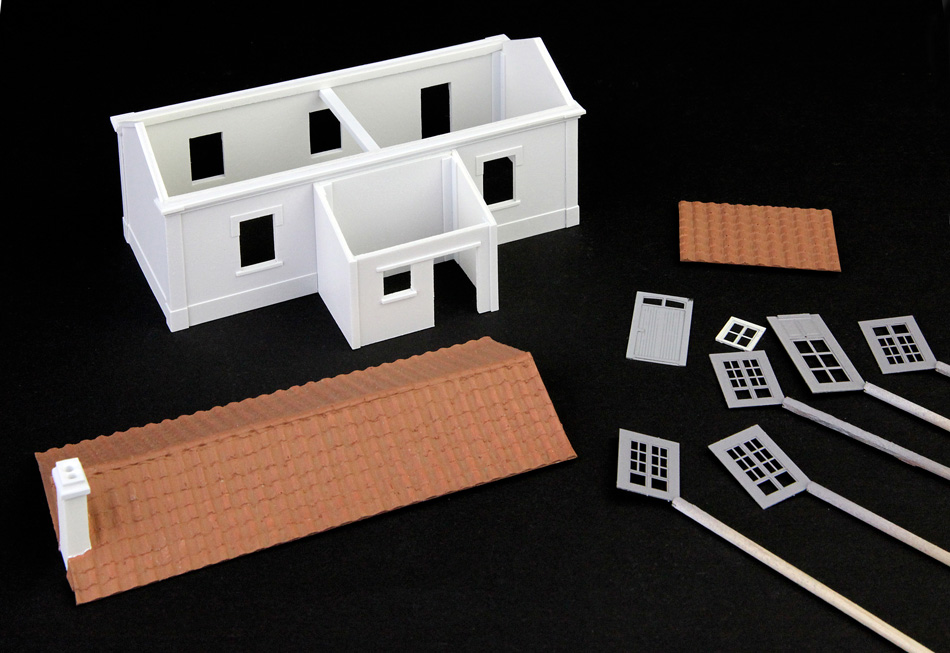

Comme toutes mes constructions ces 2 maisons sont construites en papier Canson C à grain contrecollé pour obtenir les différentes épaisseurs des murs.
Exceptionnellement j'ai utilisé quelques petits profilés Evergreen.

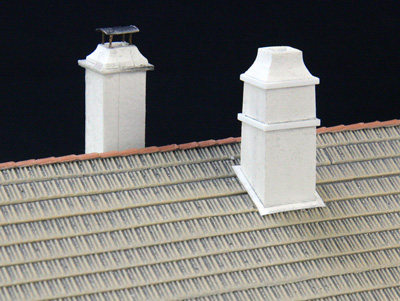

Certains éléments comme les "VVVV" et têtes de cheminées sont des assemblages de pièces photogravées (5 épaisseurs superposées soudées ou collées).
Les portes et fenêtres sont réalisées en métal photogravé.
Les cheminées sont taillées dans un bloc constitué de pièces en FOREX de 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
Peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles canal de Redutex (réf. 087TA111, TA112, TS111 ou TS112) repeintes et patinées à ma manière.
Comme toutes mes constructions ces 2 maisons sont construites en papier Canson C à grain contrecollé pour obtenir les différentes épaisseurs des murs.
Exceptionnellement j'ai utilisé quelques petits profilés Evergreen.
Certains éléments comme les "VVVV" et têtes de cheminées sont des assemblages de pièces photogravées (5 épaisseurs superposées soudées ou collées).
Les portes et fenêtres sont réalisées en métal photogravé.
Les cheminées sont taillées dans un bloc constitué de pièces en FOREX de 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
Peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles canal de Redutex (réf. 087TA111, TA112, TS111 ou TS112) repeintes et patinées à ma manière.
Casas dos Funcionarios (4) e (5)
Como todas as construções estas 2 casas são construídas em papel Canson C à grão contracolado para obter as diferentes espessuras dos muros.
Excepcionalmente utilizei algum pequenos perfis Evergreen.
Certos elementos como os “VVVV” e cabeças de chaminés são montagens de peças fotogravadas (5 espessuras sobrepostas soldados ou colados).
As portas e janelas são realizadas em metal fotogravado.
As chaminés são cortadas num bloco constituído de peças em FOREX de 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização faz chamada às técnicas habituais.
Pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página).
Telhado em telhas canuda de Redutex (ref. 087TA111, TA112, TS111 ou TS112) repintadas e patinadas à minha maneira.
Como todas as construções estas 2 casas são construídas em papel Canson C à grão contracolado para obter as diferentes espessuras dos muros.
Excepcionalmente utilizei algum pequenos perfis Evergreen.
Certos elementos como os “VVVV” e cabeças de chaminés são montagens de peças fotogravadas (5 espessuras sobrepostas soldados ou colados).
As portas e janelas são realizadas em metal fotogravado.
As chaminés são cortadas num bloco constituído de peças em FOREX de 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização faz chamada às técnicas habituais.
Pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página).
Telhado em telhas canuda de Redutex (ref. 087TA111, TA112, TS111 ou TS112) repintadas e patinadas à minha maneira.
Casas 4 + 5 Pias #1
Casas 4 + 5 Pias #2
Casas 4 + 5 Pias #3
Casas 4 + 5 Pias #4
Casas 4 + 5 Pias #5
Casas 4 + 5 Pias #6
Casas 4 + 5 Pias #7
Casas 4 + 5 Pias #8
Casas 4 + 5 Pias #9

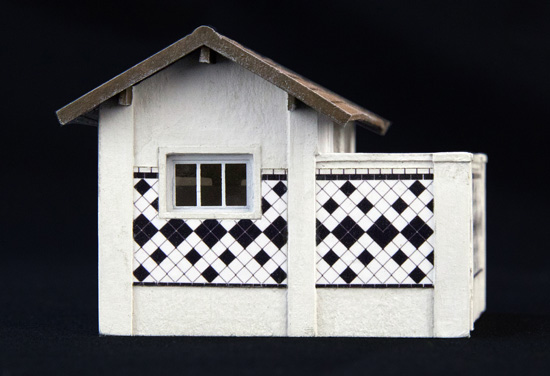

WC (8) • Casa de banho (8)

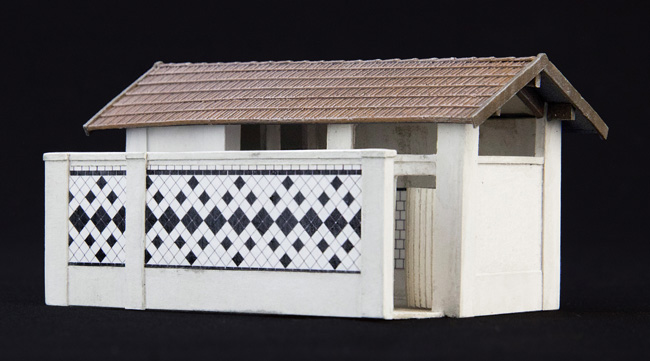

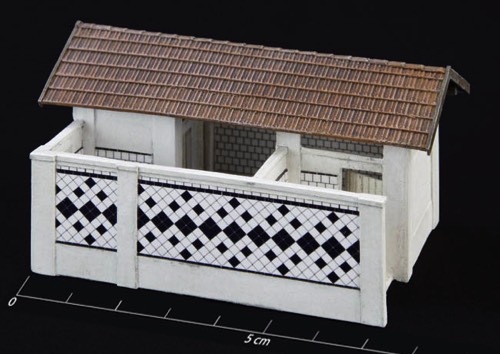

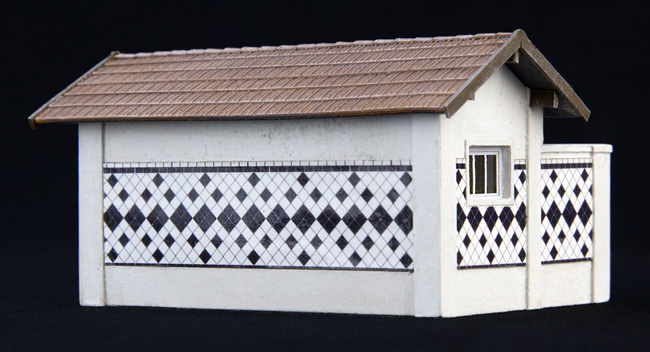

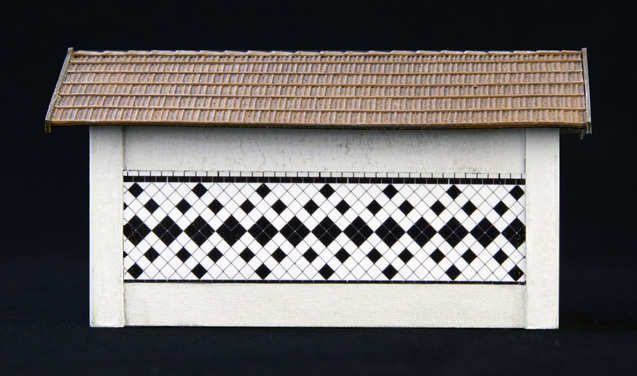

Le bâtiment des WC (8)
Construction en papier Canson C à grain contrecollé pour obtenir les différentes épaisseurs des murs.
Les "azulejos" (faïences) sont imprimées en haute définition sur du papier photo fin, brillant, collés sur les murs après avoir fait une patine légère (technique habituelle) puisque tous les murs sont blancs. Toiture en tuiles "Castellanes" de Redutex.
01/11/2012
L'aspect des azulejos ne me convenant pas je les ai refaits.
Construction en papier Canson C à grain contrecollé pour obtenir les différentes épaisseurs des murs.
Les "azulejos" (faïences) sont imprimées en haute définition sur du papier photo fin, brillant, collés sur les murs après avoir fait une patine légère (technique habituelle) puisque tous les murs sont blancs. Toiture en tuiles "Castellanes" de Redutex.
01/11/2012
L'aspect des azulejos ne me convenant pas je les ai refaits.
Casa de Banho WC (8)
Construção do WC em papel Canson C à grão contracolado para obter as diferentes espessuras dos muros.
Os azulejos são imprimidos em elevada definição sobre papel foto fino, brillante, colados sobre os muros após ter feito uma patina ligeira (técnica habitual) dado que todos os muros são brancos. Telhado em telhas “Castellanes” de Redutex.
01/11/2012
Mudança dos azulejos cujo aspecto não me convinha.
Construção do WC em papel Canson C à grão contracolado para obter as diferentes espessuras dos muros.
Os azulejos são imprimidos em elevada definição sobre papel foto fino, brillante, colados sobre os muros após ter feito uma patina ligeira (técnica habitual) dado que todos os muros são brancos. Telhado em telhas “Castellanes” de Redutex.
01/11/2012
Mudança dos azulejos cujo aspecto não me convinha.
WC PIAS #1
WC PIAS #2
WC PIAS #3
WC PIAS #4

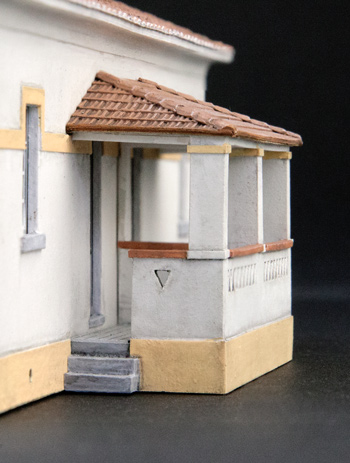

Maison du personnel (3) • Casa dos funcionários (3)
Construction en papier Canson C à grain contrecollé pour obtenir les différentes épaisseurs des murs.
Encadrements en briques des portes et fenêtres ainsi que les portes, fenêtres et portail sont réalisées en métal photogravé.
Les encadrements sont mis en place sur les murs puis ils sont peints avec un primer acrylique-polyuréthane de Vallejo.
Les cheminées sont taillées dans un bloc constitué de 2 ou 3 pièces de FOREX respectivement de 3 mm et 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
Peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles "Castellanes" (réf.087TC111) de Redutex.
Encadrements en briques des portes et fenêtres ainsi que les portes, fenêtres et portail sont réalisées en métal photogravé.
Les encadrements sont mis en place sur les murs puis ils sont peints avec un primer acrylique-polyuréthane de Vallejo.
Les cheminées sont taillées dans un bloc constitué de 2 ou 3 pièces de FOREX respectivement de 3 mm et 4 mm collés avec de la cyano. Ce matériau se travaille très facilement avec un X-Acto et des limes fines.
Le reste de la réalisation fait appel aux techniques habituelles.
Peinture et patine avec les acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Toiture en tuiles "Castellanes" (réf.087TC111) de Redutex.
Construção da casa em papel Canson C à grão contracolado para obter as diferentes espessuras dos muros.
Enquadramentos de tijolos das portas e janelas bem como das portas, janelas e portão são realizados em metal fotogravado.
Os enquadramentos são postos em lugar sobre os muros seguidamente eles são pintados com um primar acrílico-poliuretano de Vallejo.
As chaminés são cortadas num bloco constituído de 2 ou 3 peças de FOREX respectivamente de 3 mm e 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização fará chamada às técnicas habituais.
Pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixo nesta página)
Telhado em telhas “Castellanes” (réf.087TC111) de Redutex.
Enquadramentos de tijolos das portas e janelas bem como das portas, janelas e portão são realizados em metal fotogravado.
Os enquadramentos são postos em lugar sobre os muros seguidamente eles são pintados com um primar acrílico-poliuretano de Vallejo.
As chaminés são cortadas num bloco constituído de 2 ou 3 peças de FOREX respectivamente de 3 mm e 4 mm colados com cola cyano. Este material trabalha-se muito facilmente com um X-Acto e limas finas.
O resto da realização fará chamada às técnicas habituais.
Pintura e patina com os acrílicos ModelAir e Wash de Vallejo (ver descrição mais baixo nesta página)
Telhado em telhas “Castellanes” (réf.087TC111) de Redutex.
Casa 3 #1
Casa 3 #2
Casa 3 #3
Casa 3 #4

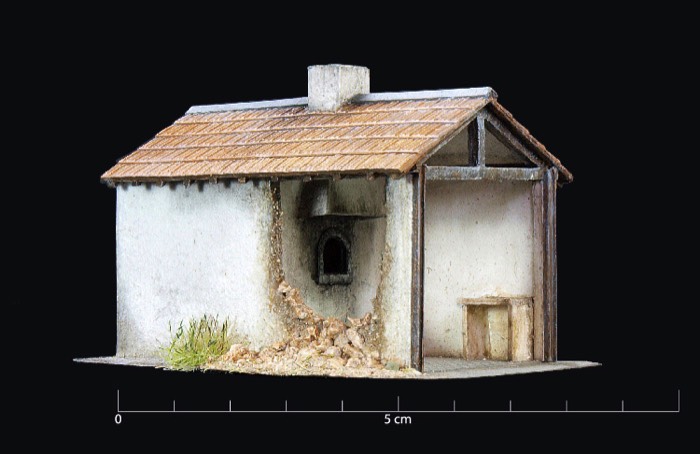

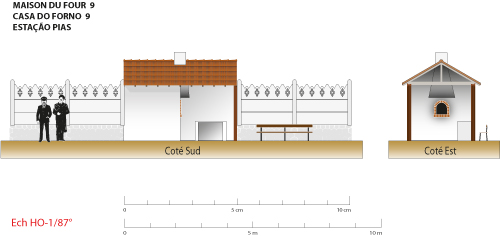

Maison du four (9) • Casa do forno (9)

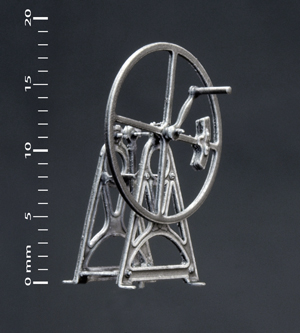

Pompe à eau (7) • Bomba de água (7)
Gabarit de chargement (10) • Gabarito de carga (10)
Gabarit de chargement de Pias.
Il prendra place sur la voie qui lui est réservée dès que l'implantation de la plateforme de voies sera construite.
Le mât est un assemblage de 2 profilés
de rail code 55 (ou plus simplement 2x “I-Beam" Evergreen 1.5 mm travaillés à la forme du rail adéquat).
Les autres pièces sont tirées de la première planche photogravée.
Il prendra place sur la voie qui lui est réservée dès que l'implantation de la plateforme de voies sera construite.
Le mât est un assemblage de 2 profilés
de rail code 55 (ou plus simplement 2x “I-Beam" Evergreen 1.5 mm travaillés à la forme du rail adéquat).
Les autres pièces sont tirées de la première planche photogravée.
Gabarito de carga de Pias.
Tomará coloca sobre a via que lhe é reservada logo que a implantação da plataforma de vias for construída.
O mastro é uma montagem de 2 perfis
“I-Beam” Evergreen 1.5 mm, trabalhados à forma do carril adequado.
As outras peças são tiradas da minha primeira placa fotogravada.
Tomará coloca sobre a via que lhe é reservada logo que a implantação da plataforma de vias for construída.
O mastro é uma montagem de 2 perfis
“I-Beam” Evergreen 1.5 mm, trabalhados à forma do carril adequado.
As outras peças são tiradas da minha primeira placa fotogravada.
Barrières béton - Horloge • Barreira béton - Relógio
Horloge / Relógio par David Nobre
PIAS-CELEIROS, avec façade coté embranchement particulier.
J'ai découvert après avoir réalisé le bâtiment que mon interprétation n'était pas la bonne, grâce à 2 photos que Carlos Sardinha m'a envoyé et une autre trouvée dans mes boîtes …
La forme des murs était un peu différente, les portes devaient être à l'extérieur, il fallait ajouter 8 fenêtres et surtout il y manquait ce bel engin qu'est un élévateur à godets pour le chargement des céréales (disparu depuis longtemps).
Jean-Louis Audigué Maître es-matériel-agricole m'ayant expliqué le fonctionnement il fallait le construire, voilà qui est fait.
Matériaux utilisés pour la construction des celliers :
Murs en carton contre collé de 1, 1,5 et 2 mm
Sous-toiture en plasticard de 1 mm recouverte de bandes coupées dans une feuille de tôle ondulée polystyrène (onde de 1,5 mm) chez (Train-Magique), collées avec une colle à maquette.
Patine et décoration : La réalisation a fait appel à mes techniques habituelle. Apprêt blanc primaire Vallejo ou Gesso puis patine avec les peintures acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Les portes et fenêtres sont réalisées en métal photogravé.
J'ai découvert après avoir réalisé le bâtiment que mon interprétation n'était pas la bonne, grâce à 2 photos que Carlos Sardinha m'a envoyé et une autre trouvée dans mes boîtes …
La forme des murs était un peu différente, les portes devaient être à l'extérieur, il fallait ajouter 8 fenêtres et surtout il y manquait ce bel engin qu'est un élévateur à godets pour le chargement des céréales (disparu depuis longtemps).
Jean-Louis Audigué Maître es-matériel-agricole m'ayant expliqué le fonctionnement il fallait le construire, voilà qui est fait.
Matériaux utilisés pour la construction des celliers :
Murs en carton contre collé de 1, 1,5 et 2 mm
Sous-toiture en plasticard de 1 mm recouverte de bandes coupées dans une feuille de tôle ondulée polystyrène (onde de 1,5 mm) chez
Patine et décoration : La réalisation a fait appel à mes techniques habituelle. Apprêt blanc primaire Vallejo ou Gesso puis patine avec les peintures acryliques ModelAir et Wash de Vallejo (voir description plus bas dans cette page)
Les portes et fenêtres sont réalisées en métal photogravé.
PIAS-CELEIROS, com fachada lado ramal particular.
Descobri após ter realizado a construção que a minha interpretação não era boa, graças à 2 fotografias que Carlos Sardinha enviou-me e outra encontrada nas minhas caixas…
A forma dos muros era ligeiramente diferente, as portas deviam ser fora, era necessário acrescentar 8 janelas e sobretudo havia este bonito engenho que é um elevador à godés para o carregamento dos cereais (desaparecido por muito tempo).
Jean-Louis Audigué Maître es-material-agrícola explicando-me o funcionamento ele era necessário construi-lo, aí está que é feito.
Materiais utilizados para a construção dos celeiros:
Paredes de cartão contra colado de 1, 1,5 e 2 mm
Subtelhado em plasticard de 1 mm abrangido de bandas cortadas numa folha de chapa ondulado poliestireno (onda de 1,5 mm) em (Train-Magique), coladas com uma cola para maqueta.
Patina e decoração: A realização faz chamada às técnicas habituais. Primario branco Vallejo sobre todas as superfícies seguidamente patina com as pinturas acrílicas ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página)
As portas e janelas são realizadas em metal fotogravado.
Descobri após ter realizado a construção que a minha interpretação não era boa, graças à 2 fotografias que Carlos Sardinha enviou-me e outra encontrada nas minhas caixas…
A forma dos muros era ligeiramente diferente, as portas deviam ser fora, era necessário acrescentar 8 janelas e sobretudo havia este bonito engenho que é um elevador à godés para o carregamento dos cereais (desaparecido por muito tempo).
Jean-Louis Audigué Maître es-material-agrícola explicando-me o funcionamento ele era necessário construi-lo, aí está que é feito.
Materiais utilizados para a construção dos celeiros:
Paredes de cartão contra colado de 1, 1,5 e 2 mm
Subtelhado em plasticard de 1 mm abrangido de bandas cortadas numa folha de chapa ondulado poliestireno (onda de 1,5 mm) em
Patina e decoração: A realização faz chamada às técnicas habituais. Primario branco Vallejo sobre todas as superfícies seguidamente patina com as pinturas acrílicas ModelAir e Wash de Vallejo (ver descrição mais baixos nesta página)
As portas e janelas são realizadas em metal fotogravado.
Pias Celeiros #1
#5
• Pias-celeiros, avec toiture en tôle ondulée, portes et fenêtres installées et patine du bâtiment.
• Pias-Celeiros, com telhado de chapa ondulado, portas e janelas instaladas e patina da construção.
• Pias-Celeiros, com telhado de chapa ondulado, portas e janelas instaladas e patina da construção.
Pias Celeiros #6
#2
• Une couche d'apprêt est appliquée à l'aérographe avant de faire la patine.
• Uma camada de Primario branco aplicado ao aerógrafo antes de fazer a patina.
• Uma camada de Primario branco aplicado ao aerógrafo antes de fazer a patina.
#3

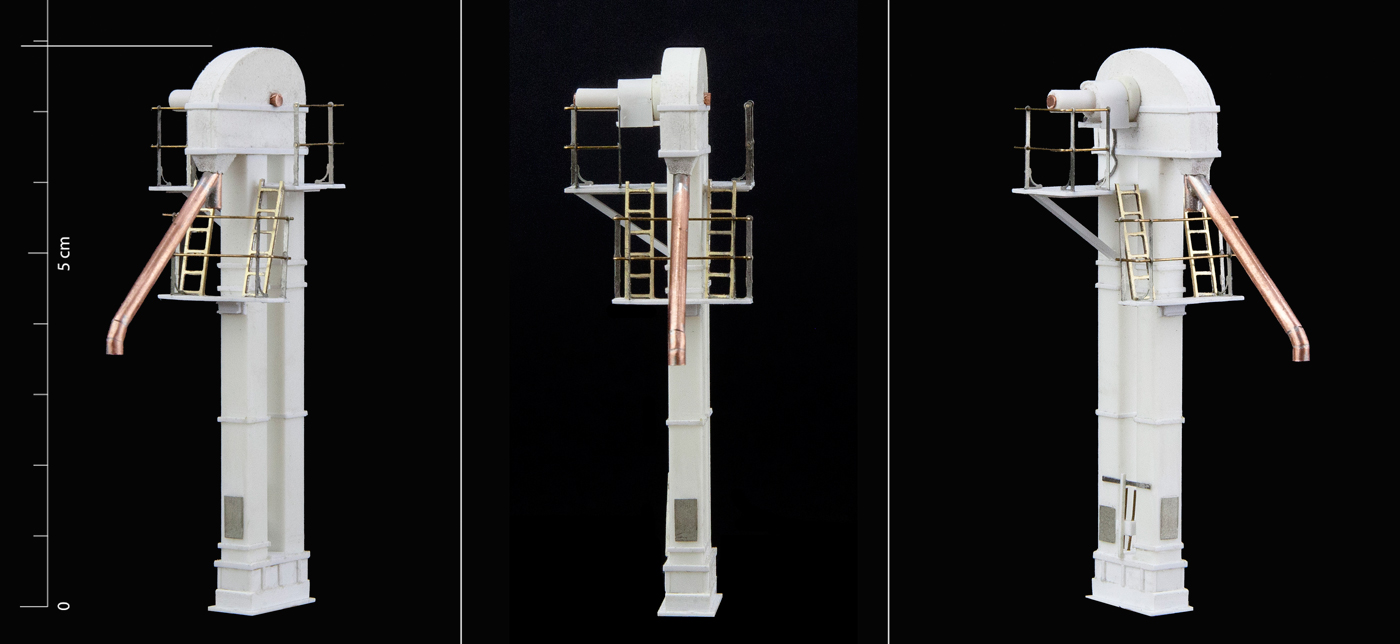

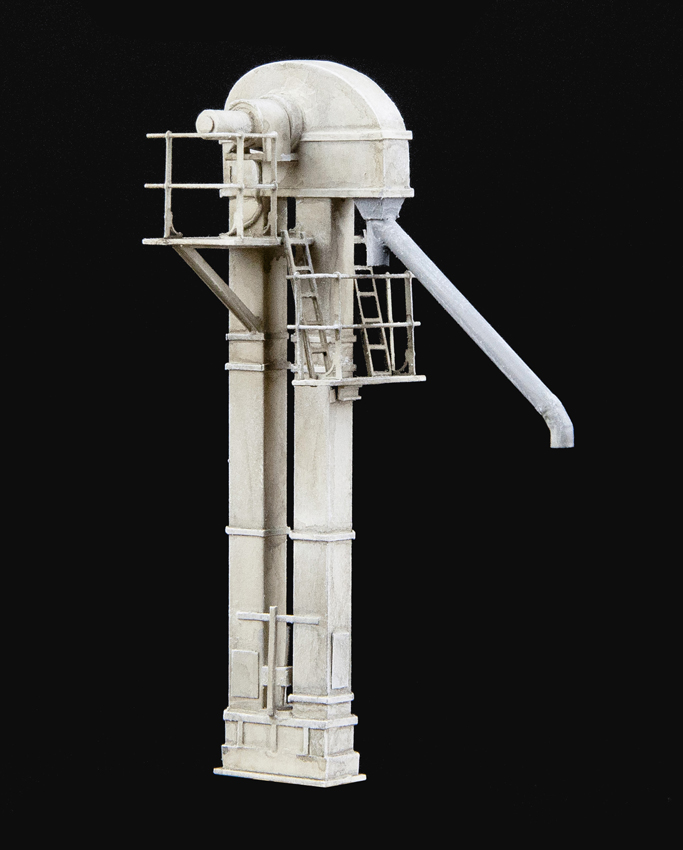

• Elévateur à godets.
Construction en plasticard, petits tubes et récupérations diverses de pièces photogravées.
• Elevador à godés. Construção em plasticard, pequenos tubos e recuperações diversos de peças fotogravadas.
• Elevador à godés. Construção em plasticard, pequenos tubos e recuperações diversos de peças fotogravadas.
#4

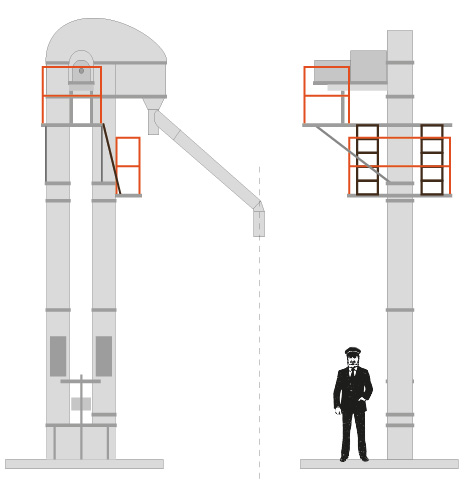

• Dessin fait d'après les photos du modèle réel qui existait à Pias.
• Desenho feito de acordo com as fotografias do modelo real que existia em Pias.
• Desenho feito de acordo com as fotografias do modelo real que existia em Pias.
Photos & dessins, non libres de droits, issus de ma collection. / Desenhos & Fotografias não livres de direitos.
© 11/2018 MSA - Michel Subrenat-Auger.
